在电源管理领域，KP2161系列控制器作为AC-DC转换的重要组件，其性能和应用一直受到工程师们的关注。KP2161MSGA作为该系列中的一员，以其高效的性能和稳定的输出而受到青睐。本文将深入探讨KP2161MSGA的典型电路图，并解析KP2161XSG系列的功率特性。

KP2161MSGA典型电路图

KP2161MSGA是一款高性能的AC-DC控制器，适用于多种电源适配器和充电器设计。其典型电路图包括以下几个关键部分：

    输入滤波器：用于减少电磁干扰，确保电源的稳定性。
    整流和滤波电路：将交流电转换为直流电，并进行平滑处理。
    控制器KP2161MSGA：核心组件，负责调节输出电压和电流，实现高效的电源管理。
    输出滤波器：进一步减少输出纹波，确保输出电源的纯净。
    反馈电路：监测输出电压，并将信息反馈给控制器，以实现精确的电压调节。

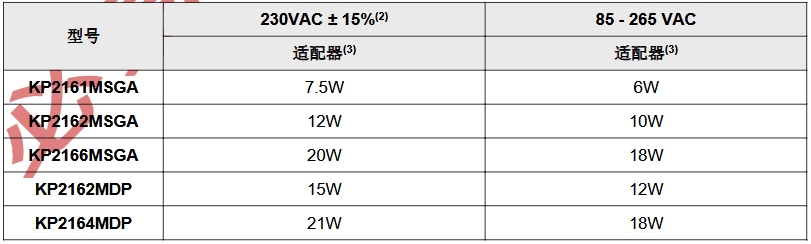

KP2161XSG系列功率特性

KP2161XSG系列是KP2161系列中的另一个重要分支，它提供了不同的功率选项以满足多样化的应用需求。以下是KP2161XSG系列的一些典型功率特性：

    宽输入电压范围：能够适应不同地区的电网电压波动。
    高效率：采用先进的控制技术，确保在各种负载条件下都能保持高效率。
    多种保护功能：包括过流保护、过压保护和热保护，增强了系统的可靠性。
    可编程输出电压：通过外部电阻设置，可以灵活调整输出电压，以适应不同的设备需求。

应用案例分析

以KP2161MSGA为例，它在一款5V/2A的充电器设计中的应用展示了其典型电路图的实际应用。该充电器设计中，KP2161MSGA通过精确的控制，实现了稳定的5V输出，同时在空载和满载条件下都能保持低功耗。

结论

KP2161系列控制器，包括KP2161MSGA和KP2161XSG，都是电源管理领域的重要组件。通过理解它们的典型电路图和功率特性，工程师可以更有效地设计出高效、稳定的电源解决方案。无论是在消费电子还是工业应用中，KP2161系列都以其卓越的性能，为现代电子设备提供了强有力的电源支持。
