在电源设计中,整流芯片的选择对于提高系统效率和降低能耗起着至关重要的作用。随着技术的进步,新型的同步整流芯片LP10R100FN以其卓越的性能和成本效益,成为了DK5V100R10ST1的优选替代品。
LP10R100FN是一款高性能的同步整流芯片,它采用TO-220F封装,具有100V的耐压能力。这款芯片集成了100V、8mΩ的功率NMOS管,能够显著降低传统肖特基二极管的导通损耗,从而提高整体效率。LP10R100FN支持连续导通模式(CCM)、不连续导通模式(DCM)以及准谐振模式(QR),使其适用于多种电源应用场景。

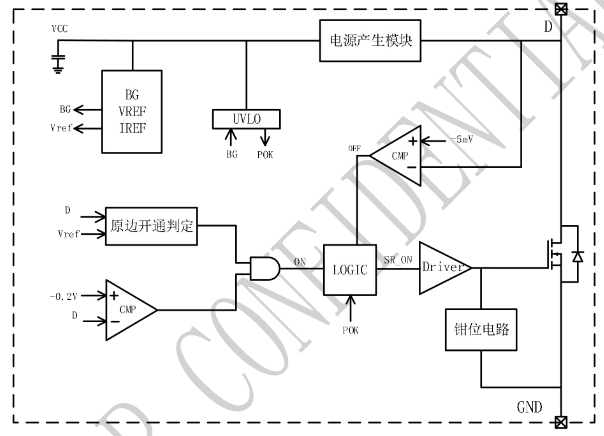

LP10R100FN内部框架图如下所示~
DK5V100R10ST1是一款两个引脚的同步整流芯片,内部集成了100V功率NMOS管,可以替代市场上同等规格的肖特基整流二极管。而LP10R100FN在保持这些特性的同时,还提供了更低的导通电阻(Rdson),这意味着在相同的工作条件下,LP10R100FN能够提供更高的效率和更低的功耗。
LP10R100FN和DK5V100R10ST1都适用于反激式PSR、SSR应用,如USB充电器、适配器和LED驱动等。LP10R100FN的超低VF(正向电压)和超低温升特性,使其在这些应用中表现出色,能够提供更稳定的性能和更长的使用寿命。
随着电源设计对效率和成本的要求日益提高,LP10R100FN以其卓越的性能和成本效益,成为了DK5V100R10ST1的理想替代品。它不仅能够提供更高的效率,还能降低系统的整体成本,是电源设计工程师在设计新一代高效电源解决方案时的优选。
