在电子设计领域，选择合适的控制芯片对于电源管理和能效优化至关重要。FT839NB1-RT是一款由Fremont Micro Devices Ltd生产的原边反馈控制芯片，以其高效的性能和多样化的应用场景受到市场的青睐。本文将详细介绍FT839NB1-RT的规格书内容和典型应用图，为工程师和设计师提供全面的技术参考。

FT839NB1-RT规格书概览

FT839NB1-RT是一款集成了多个功能的原边反馈控制芯片，以下是其主要规格参数：

    输出隔离：隔离
    内部开关：是
    电压 - 击穿：650V
    拓扑：Flyback
    电压 - 启动：15.5V
    电压 - 电源（VCC / VDD）：6V ~ 30V
    占空比：47%
    故障保护：包括电流限制、开环、过温和过压保护
    工作温度：-40°C ~ 150°C (TJ)
    封装/箱体：8-SOIC (0.154", 3.90mm Width)
    供应商设备封装：8-SOP
    安装类型：表面贴装型

这些参数为FT839NB1-RT的基本电气特性提供了详细的技术描述，对于设计和应用至关重要。需要FT839NB1-RT完整规格书请联系三佛科技官网右侧客服获取~

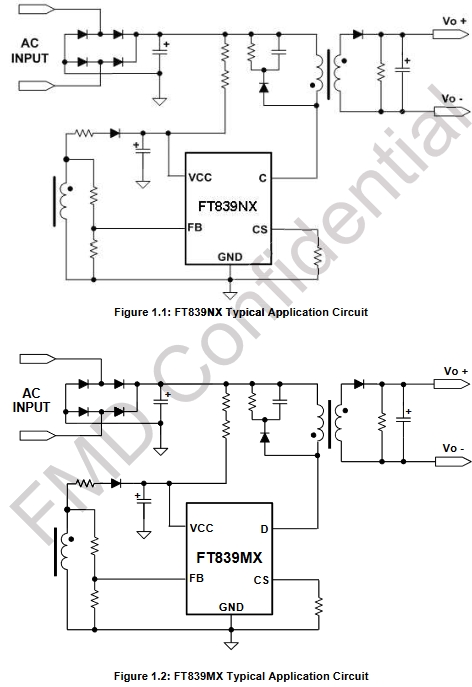

FT839NB1-RT典型应用图

FT839NB1-RT的应用范围广泛，以下是一些典型的应用场景和相应的电路图：

    待机功耗要求严格的电源应用：适用于需要低功耗待机的电源设备，如智能设备的充电器和适配器。

    电池充电器产品：适用于手机、PDA、数码相机等设备的电池充电器，提供高效率和精确的电压电流控制。

    适配器产品：适用于ADSL、无线路由器、无绳电话等设备的适配器，提供稳定的电源供应。

    LED照明产品：适用于RGB红外（或RF感应）遥控LED射灯等照明产品，需要精确的电流和电压控制以保证LED的稳定工作和长寿命。

这些应用场景展示了FT839NB1-RT在不同领域的应用能力，其电路设计可以根据具体的应用需求进行调整和优化。

FT839NB1-RT的特点和优势

FT839NB1-RT的特点包括：

    无光耦及TL431反馈
    脉冲频率调制控制模式（PFM）
    CV/CC精度确保在+/-5%以内
    内置700V BJT
    内置抖频功能来改善EMI性能
    逐周期峰值电流限制功能
    过压保护（OVP）
    欠压锁定（UVLO）
    输出短路保护
    内置输出电压降补偿
    输入线电压补偿提高输出电流精度
    容性负载输出启动特性

内部框架图如下所示~

这些特点使得FT839NB1-RT在多种应用中都能提供高效、稳定和可靠的电源管理解决方案。

结语

FT839NB1-RT作为一款多功能的原边反馈控制芯片，以其卓越的性能和广泛的应用场景，在电子设计领域占有一席之地。本文提供了FT839NB1-RT的详细规格书内容和典型应用图，希望能够帮助工程师和设计师更好地理解和应用这款芯片，以实现更高效、更可靠的电源管理解决方案。
