在电子设计领域，电源管理芯片是确保设备稳定运行的关键。BP2519芯片，作为一款广泛应用于电源转换领域的集成电路，其性能和可靠性备受工程师的青睐。本文将详细介绍BP2519芯片的各脚电压和引脚图，为电子设计提供详尽的参考。

BP2519芯片概述

BP2519芯片是一款集成了多种功能的电源管理集成电路，它能够在各种电源转换应用中提供高效、稳定的电源输出。该芯片以其高集成度、低功耗和高可靠性等特点，被广泛应用于笔记本电脑、手机充电器以及其他需要高效电源管理的设备中。

引脚电压详解

BP2519芯片的引脚电压是确保其正常工作的基础。以下是该芯片主要引脚的电压要求：

    VCC：芯片供电电压，通常在8V至18V之间，为芯片提供必要的电源。
    GND：地线，提供参考电压，确保芯片内部电路的稳定工作。
    SW：开关电压，连接到外部开关元件，通常承受较高的电压。
    FB：反馈引脚，用于调节输出电压，通常与VCC电压相近。
    PGND：功率地，连接到功率电路的地，有助于减少噪声和干扰。

引脚图与布局指南

了解BP2519芯片的引脚图对于PCB布局设计至关重要。以下是引脚图的详细介绍和布局指南：

    引脚排列：BP2519芯片的引脚按照功能分区排列，电源引脚通常位于芯片的一侧，而控制引脚和保护引脚则分布在其他区域。
    电源引脚布局：VCC和GND引脚应尽可能靠近芯片，以减少电源路径上的电阻和电感，从而降低噪声。
    开关引脚布局：SW引脚应连接到外部开关元件，如MOSFET，其布局应考虑到开关速度和效率。
    反馈引脚布局：FB引脚用于输出电压的反馈，应连接到输出电压采样点，以确保反馈信号的准确性。
    保护引脚布局：保护引脚，如过压保护（OVP）和过热保护（OTP），应正确布局，以确保在异常情况下能够迅速响应。

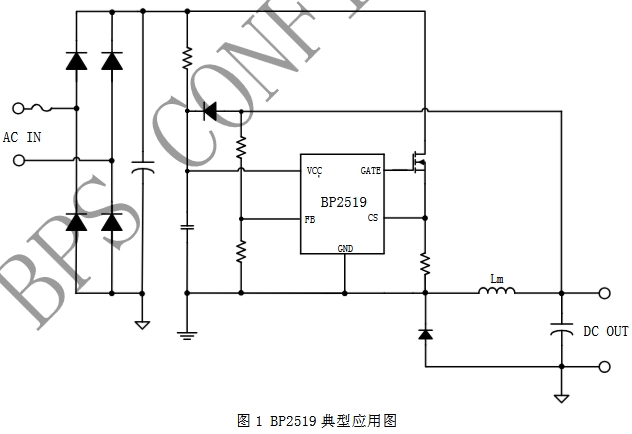

BP2519典型应用图

非隔离电源
辅助电源
LED 驱动电源

结论

BP2519芯片的引脚电压和布局对于实现高效、稳定的电源管理至关重要。通过本文的详细介绍，希望能够帮助电子设计工程师更好地理解BP2519芯片的引脚特性，优化电源管理方案，提升设备的性能和可靠性。随着技术的不断进步，对电源管理芯片的要求也在不断提高，深入理解BP2519芯片的特性，将有助于设计出更加出色的电源管理解决方案。
