在电源管理领域，Buck（降压）和Buck-Boost（降压-升压）转换器是两种常见的DC-DC转换器，它们在电压转换应用中扮演着重要角色。本文将详细探讨这两种转换器的工作原理及其区别，为电子设计工程师提供深入的理解。

Buck转换器工作原理

Buck转换器，也称为降压转换器，其主要功能是将较高的输入电压转换为较低的输出电压。以下是Buck转换器的基本工作原理：

    开关阶段：Buck转换器中的开关元件（通常是MOSFET）周期性地打开和关闭。当开关打开时，输入电压通过电感对电容器充电，同时为负载提供电流。

    二极管导通阶段：当开关关闭时，电感中存储的能量通过一个飞轮二极管释放，继续为负载提供电流，同时电感中的电流逐渐减少。

    输出电压调节：通过调节开关元件的占空比（即开关打开时间与总周期时间的比例），可以控制电感中电流的大小，从而调节输出电压。

Buck-Boost转换器工作原理

Buck-Boost转换器，也称为降压-升压转换器，能够将输入电压转换为高于或低于输入电压的输出电压。以下是Buck-Boost转换器的基本工作原理：

    开关阶段：与Buck转换器类似，Buck-Boost转换器中的开关元件周期性地打开和关闭。

    电感和电容转换：当开关打开时，输入电流通过电感流入，电感储存能量；当开关关闭时，电感中的能量通过二极管释放到输出电容和负载。

    输出电压调节：通过调节开关元件的占空比，可以控制电感中电流的大小，从而调节输出电压。与Buck转换器不同的是，Buck-Boost转换器可以通过改变电感和输出电容之间的能量转换方向，实现输出电压高于或低于输入电压。

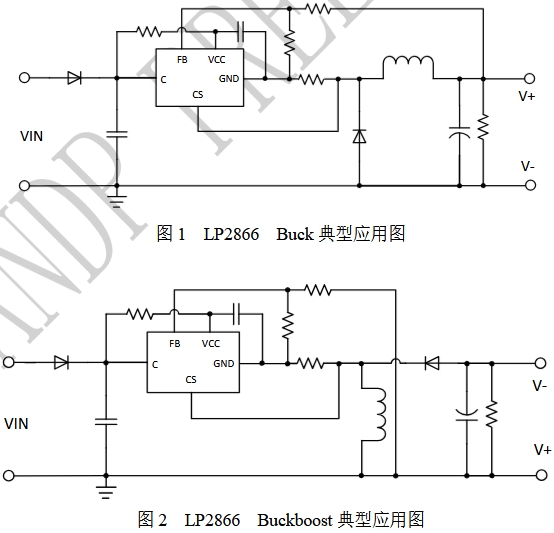

Buck与Buck-Boost转换器的区别

    输出电压范围：Buck转换器只能降低输入电压，而Buck-Boost转换器可以提高或降低输入电压。

    电路结构：Buck-Boost转换器比Buck转换器多了一个电感和一个二极管，这使得它可以在输出端实现电压的升降。

    应用场景：Buck转换器适用于输入电压高于输出电压的场景，而Buck-Boost转换器适用于需要灵活调节输出电压的场景，无论是升压还是降压。

    效率和复杂性：由于Buck-Boost转换器中增加了额外的电感和二极管，其效率可能略低于Buck转换器，同时电路设计也更为复杂。

结论

Buck和Buck-Boost转换器在电源管理领域各有优势，适用于不同的应用场景。了解它们的工作原理和区别，可以帮助工程师在设计电源管理系统时做出更合适的选择。随着电子技术的不断发展，这两种转换器将继续在提高电源效率和灵活性方面发挥关键作用。
