LP3667BH是一款高性能的初级侧调节(PSR)控制IC，广泛应用于适配器、充电器和LED驱动电源等场合。它以其高集成度和简易的外围设计而受到青睐。本文将为您提供一个详细的指南，说明如何为LP3667BH设置输出电压。

LP3667BH输出电压设置原理

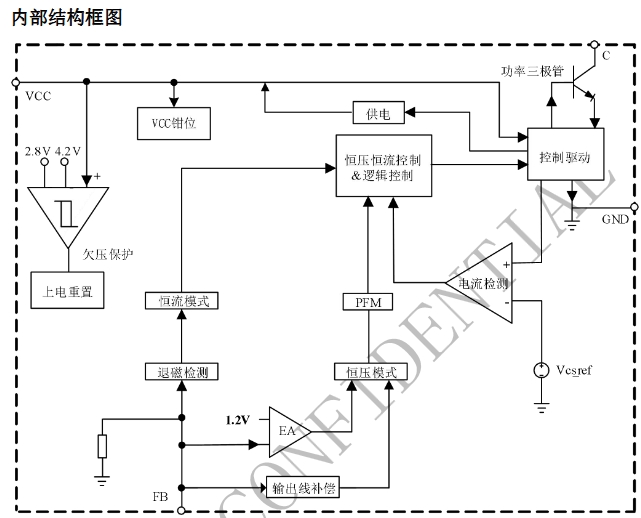

LP3667BH通过电阻采样反激电压，电阻分压后的电压与内部基准比较形成闭环，以此来恒定输出电压Vo。输出电压的设置主要依赖于外部电阻的配置。

输出电压计算公式

LP3667BH的输出电压可以通过以下公式计算：

Vout=VFB×(1+RFBHRFBL)Vout=VFB×(1+RFBLRFBH)

其中：

    VFBVFB 是反馈基准电压，典型值为1.2V。
    RFBHRFBH 是FB外接的上偏电阻。
    RFBLRFBL 是FB下偏电阻，内置于IC内部。

设置输出电压的步骤

    确定所需输出电压：首先，您需要确定您的应用所需的输出电压。

    选择FB外接电阻：根据所需的输出电压，选择合适的RFBHRFBH和RFBLRFBL值。通常，RFBLRFBL是固定的，而RFBHRFBH需要您根据输出电压计算得出。

    计算RFBHRFBH：使用上述公式，重新排列得到RFBHRFBH的值：
    RFBH=Vout−VFBVFB×RFBLRFBH=VFBVout−VFB×RFBL

    考虑线损补偿：在实际应用中，还需要考虑输出线上的电压降，可能需要对RFBHRFBH进行适当调整以补偿这部分电压降。

    测试和验证：在电路板上安装选定的电阻后，进行测试以验证输出电压是否符合预期。

注意事项

    确保所选电阻的功率额定值足以承受电路中的实际电流。
    在设计时，考虑到温度对电阻值的影响，选择适当的电阻公差。
    在高功率应用中，可能需要额外的热管理措施以保持电阻的稳定性。

结论

通过上述步骤，您可以为LP3667BH设置所需的输出电压。正确的电阻选择和配置是确保电源稳定性和效率的关键。在设计过程中，始终考虑到所有相关因素，包括线损补偿和热管理，以实现最佳性能。通过精心设计，LP3667BH可以为您的电源应用提供稳定可靠的输出电压。
