在现代电力电子系统中，电源管理芯片的保护功能至关重要，它们能够有效防止系统在异常情况下损坏，确保设备的长期稳定运行。LP8776AH作为一款隔离型恒压PWM控制器，具备多种先进的保护功能，使其在各种应用中表现出色，典型应用图如下所示。本文将详细解析LP8776AH的保护功能。
LP8776AH具有VCC欠压保护功能，当VCC电压下降到设定的欠压阈值（通常为7.0V至9.0V）时，芯片将停止工作，以防止在低电压下工作可能导致的不稳定和损坏。这一功能确保了芯片在电源电压不稳定或突然下降时能够安全地关闭，避免了因电压不足而导致的性能下降或损坏。
当VCC电压超过设定的过压阈值（通常为55V至59.5V）时，LP8776AH会触发过压保护机制。此时，芯片将停止输出PWM信号，防止因过高的电压对芯片内部电路和外部设备造成损害。过压保护功能为芯片提供了一个安全的工作电压范围，确保其在电源电压异常升高时能够及时采取保护措施。
LP8776AH能够检测输出电流的变化，当输出电流超过设定的阈值时，触发过载保护。此时，芯片会降低输出电流或停止输出，以防止因过载导致的设备损坏。过载保护功能对于保护负载设备和电源本身都具有重要意义，特别是在负载突变或异常情况下能够有效防止过载。
当输出发生短路时，LP8776AH能够迅速检测到异常，并立即触发短路保护机制。芯片会停止输出PWM信号，防止短路电流对电源和负载设备造成严重损害。短路保护功能能够在极短的时间内响应，确保系统在短路故障发生时能够迅速切断电源，避免进一步的损坏。
LP8776AH通过检测反馈电压来实现输出过压保护。当输出电压超过设定的过压阈值时，芯片会调整PWM信号的占空比，降低输出电压，以防止过高的输出电压对负载设备造成损害。过压保护功能确保了输出电压的稳定性和安全性，适用于对电压要求较高的应用场合。
LP8776AH能够检测电流检测电阻（CS电阻）的状态。当CS电阻发生短路时，芯片会检测到异常的电流信号，并触发保护机制。此时，芯片会停止输出PWM信号，防止因CS电阻短路导致的电流失控和设备损坏。CS电阻短路保护功能为电流检测电路提供了额外的安全保障。

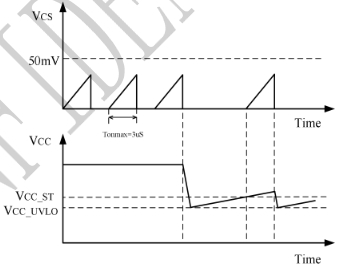

LP8776AH采用峰值电流控制模式，通过检测电流检测电阻上的电压来控制峰值电流。当检测到的电流超过设定的峰值电流阈值时，芯片会自动降低PWM信号的占空比，限制电流的进一步增加。峰值电流控制功能能够有效防止电流过大导致的电磁干扰和设备损坏，提高了系统的稳定性和可靠性。
LP8776AH内置过热保护功能，当芯片的温度超过设定的过热保护阈值（通常为150℃）时，芯片将自动停止工作，以防止因过热导致的损坏。过热保护功能通过监测芯片的结温来实现，能够在芯片温度过高时及时采取保护措施，确保芯片在安全的温度范围内工作。
在发生过热保护或其他故障时，LP8776AH会自动重启。当故障消除后，芯片会重新开始工作，恢复正常的电源输出。自动重启保护功能使得系统能够在故障发生后自动恢复，提高了系统的可靠性和稳定性。
LP8776AH采用频率抖动技术，通过在开关频率上引入随机抖动，能够有效改善系统的电磁干扰（EMI）特性。频率抖动功能使得开关频率不再是固定的，减少了谐波干扰，降低了EMI辐射，提高了系统的电磁兼容性。

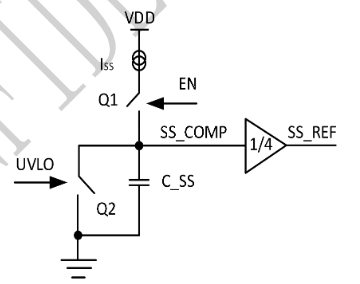

LP8776AH内置软启动功能，在系统上电时，通过逐渐增加PWM信号的占空比，使输出电压缓慢上升。软启动功能能够有效避免上电瞬间的电流冲击，减少对电源和负载设备的应力，延长设备的使用寿命。
LP8776AH通过其全面的保护功能，确保了在各种工作条件下的可靠性和稳定性。从电源电压保护到输出保护，再到电流检测保护和热保护，LP8776AH为电源系统提供了全方位的保护措施。这些保护功能不仅提高了系统的安全性和可靠性，还延长了设备的使用寿命，使其在各种应用场合中都能够稳定运行，为用户提供了可靠的电源解决方案。
