FT61FC21A是一款由Fremont Micro Devices生产的8位基于EEPROM的RISC微控制器（MCU）。该芯片以其高性能、低功耗和丰富的外设功能而广受欢迎，适用于多种嵌入式系统应用。本文将详细解析FT61FC21A的主要特点、型号解析以及其PWM辅助功能的原理图。

FT61FC21A的主要特点

    高性能处理器

        FT61FC21A采用RISC架构，拥有37条指令集，支持2T或4T指令周期。在16MHz的时钟频率下，能够以2T模式运行，提供高效的处理能力。

    丰富的存储资源

        程序存储区为2k x 14位，数据存储区为256 x 8位，RAM为128 x 8位，满足大多数嵌入式应用的存储需求。

    多功能外设

        集成真正的10位ADC，支持7+1通道，能够提供高精度的模拟信号采集。

        7个定时器和4路独立PWM，支持多种PWM模式，适合电机控制、音频信号生成等应用。

        2路模拟比较器和2路稳压器输出，为系统提供灵活的信号处理和电源管理功能。

    低功耗设计

        在正常工作模式下，功耗为207μA/mips，低待机功耗为0.8μA，适合电池供电的应用。

    高可靠性和高ESD保护

        具有100万次擦写次数的EEPROM，存储寿命可达20年以上（85°C条件下）。
        ESD保护等级超过4kV，EFT保护等级超过5.5kV，确保芯片在恶劣环境下的可靠性。

型号解析

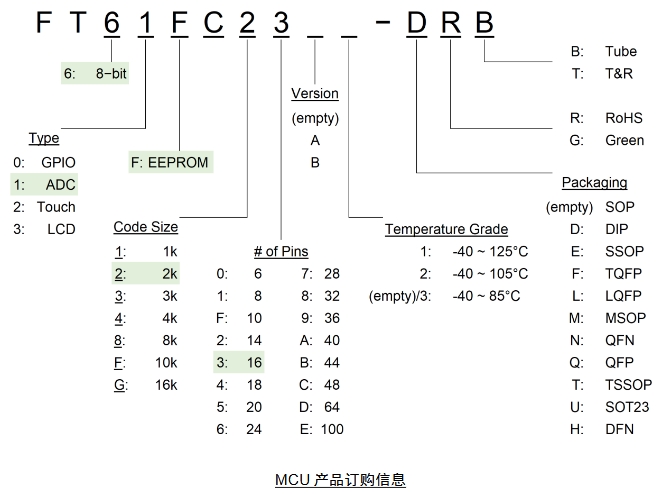

FT61FC21A的型号中包含以下信息：

    FT61：表示该芯片属于Fremont Micro Devices的FT61系列。
    FC2：表示该芯片的封装类型为SOP8。
    1A：表示该芯片的特定版本或配置，通常用于区分不同的功能或电气特性。

PWM辅助功能原理图

FT61FC21A的PWM辅助功能通过其增强型PWM模块实现，支持多种PWM模式和辅助功能。以下是PWM辅助功能的原理图：

    PWM模式选择

        通过配置CCP1CON寄存器的P1M位，可以选择不同的PWM模式，如单PWM、半桥PWM、全桥PWM等。

    辅助功能

        单脉冲模式：当P1OS位被置1时，PWM输出一次脉冲后自动停止，适用于需要短时脉冲信号的应用。

        死区时间控制：在半桥PWM模式下，通过PWM1CON寄存器的PDC位设置死区时间，防止功率开关同时导通导致的短路

        输出极性选择：通过P1M位可以选择PWM输出的极性，满足不同的电路设计需求。

    中断控制

        当PWM输出完成或发生错误时，可以触发中断，便于系统进行实时监控和处理。

结论

FT61FC21A凭借其高性能、低功耗和丰富的外设功能，非常适合应用于各种嵌入式系统中。其PWM辅助功能为电机控制、音频信号生成等应用提供了强大的支持。通过合理配置和使用其PWM模块，可以实现复杂的控制任务，提高系统的性能和可靠性。
