在现代电子设备中，充电器的设计和性能直接影响到设备的使用体验和电池寿命。富满推出的TC3588C万能充电器，以其高效、稳定和多功能的特点，成为众多便携式设备的理想选择。本文将详细介绍TC3588C的功能特性、引脚定义、典型应用电路以及其在实际应用中的优势。

功能特性

TC3588C是一款专为便携式设备设计的万能充电器，具有以下显著特点：

    支持跑马灯功能：该功能使得充电器在充电过程中能够通过LED指示灯显示充电状态，为用户提供直观的充电进度信息。
    自动识别电池极性：TC3588C能够自动检测电池的极性，确保在电池极性接反的情况下仍能正常充电，提高了充电的安全性和便捷性。
    内置基准电压：内置的基准电压为充电器提供了稳定的参考电压，确保充电过程的准确性和一致性。
    充电饱和电压为4.30V（典型值）：该电压值适用于大多数锂电池，能够在充电过程中有效保护电池，延长其使用寿命。
    空载时稳压输出：在电池未接入或电池电压较低时，TC3588C能够提供稳定的输出电压，确保设备的正常工作。
    短路保护功能：当检测到电池短路时，充电器会自动切断充电回路，防止大电流产生，保护电路和设备的安全。
    极少的外围器件：TC3588C的设计简洁，所需的外围器件较少，降低了设计复杂度和成本。

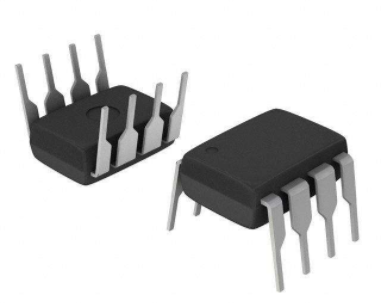

    DIP-8封装方式：采用DIP-8封装，便于安装和集成到各种便携式设备中。

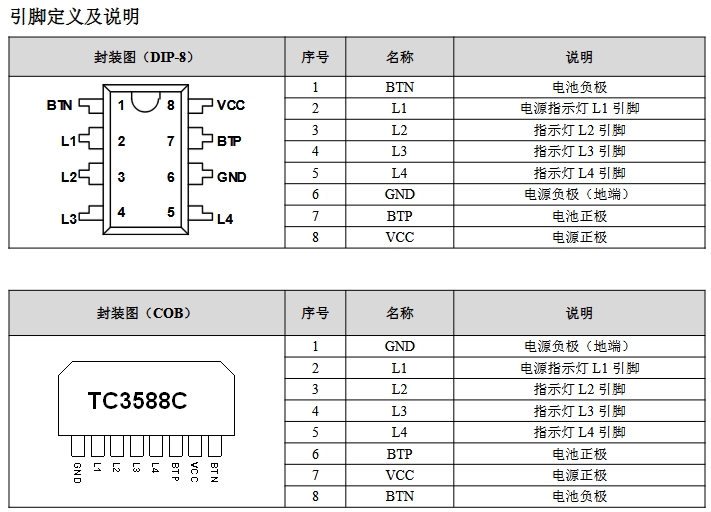

引脚定义

TC3588C的引脚定义如下：

    BTN（引脚1）：电池负极
        用于连接电池的负极。

    L1（引脚2）、L2（引脚3）、L3（引脚4）、L4（引脚5）：指示灯引脚
        这些引脚用于连接LED指示灯，显示充电状态和设备状态。

    GND（引脚6）：电源负极（地端）
        为整个电路提供地线连接。

    BTP（引脚7）：电池正极
        用于连接电池的正极。

    VCC（引脚8）：电源正极
        用于连接外部电源的正极。

典型应用电路

TC3588C的典型应用电路包括共阳极和共阴极两种方案：

    共阳极应用方案：
        在该方案中，LED的阳极连接在一起，通过VCC引脚供电。充电过程中，L2、L3、L4引脚输出低电平信号，使对应的LED亮起。

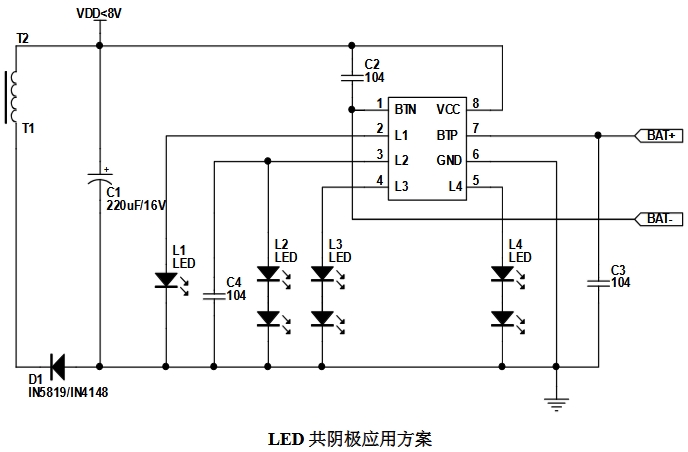

    共阴极应用方案：
        在该方案中，LED的阴极连接在一起，通过GND引脚接地。充电过程中，L2、L3、L4引脚输出高电平信号，使对应的LED亮起。

实际应用中的优势

TC3588C在实际应用中具有以下优势：

    高效充电：其恒流/恒压充电模式能够快速为电池充电，同时避免过充现象，确保电池的健康。
    广泛的适用性：适用于多种类型的锂电池，能够满足不同设备的充电需求。
    高可靠性：内置的短路保护和自动极性识别功能，提高了充电过程的安全性和可靠性。
    低成本设计：由于所需的外围器件较少，降低了产品的制造成本，提高了市场竞争力。

综上所述，TC3588C万能充电器以其卓越的性能和灵活的设计，成为便携式设备充电解决方案的理想选择。其高效的充电能力、广泛的适用性和高可靠性，使其在电子设备市场中具有广阔的应用前景。
