在现代电源管理系统中,BP2519芯片以其高精度恒压恒流控制能力而受到青睐。这款芯片采用先进的PWM/PFM多模式控制技术,为非隔离电源、辅助电源以及LED驱动电源提供了一个高效的解决方案。本文将详细介绍BP2519的特点、典型应用图以及一个典型的应用实例。
高精度控制:BP2519能够实现非隔离系统的恒压恒流输出,确保电源管理的高精度。
多模式控制技术:通过PWM/PFM多模式控制技术,BP2519在不同负载条件下自动切换工作模式,有效降低轻载噪声并提升效率。
逐周期限流:芯片具备逐周期限流功能,能够精确控制电流,防止过载。
多重保护:BP2519内置多重保护机制,包括输出开路/短路保护、芯片过压/欠压保护以及过温保护,增强了系统的可靠性。
软启动功能:内置软启动功能,避免系统启动时的电流冲击。
紧凑封装:采用SOT23-5L封装,便于集成到各种电源管理设计中。

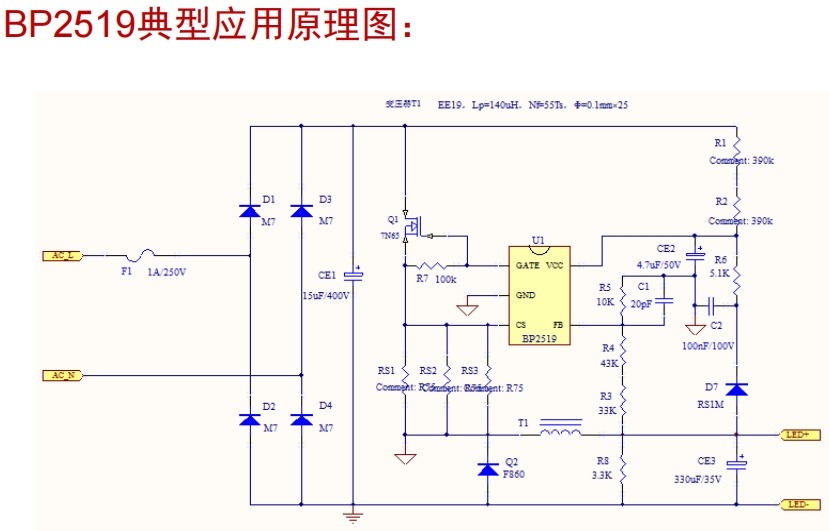

BP2519的典型应用原理图展示了芯片在电源管理系统中的核心位置。原理图中,BP2519通过其GND、GATE、CS、FB和VCC引脚与外部电路相连,实现电流采样、电压反馈和驱动控制。电感、电容和电阻等元件与芯片协同工作,形成稳定的电源输出。
在一个24V1A的电源设计实例中,BP2519的应用如下:
输入电压:24V DC。
输出电压:稳定在24V。
输出电流:最大1A,通过CS引脚的电流采样实现恒流控制。
工作模式:在负载80%至100%时,工作在PFM模式,CS峰值参考电压为0.6V;在负载20%至80%时,工作在PWM模式,频率保持在音频范围外;在负载低于20%时,再次切换到PFM模式,CS峰值参考电压固定为0.3V。
在设计基于BP2519的电源管理系统时,应注意以下几点:
开关频率:满载开关频率不超过100KHZ,恒流与恒压的拐点开关频率同样限制在100KHZ以下。
空载频率:空载的开关频率必须大于1KHZ,以避免空载电压飘高的问题。
FB采样点:确保FB采样点附近足够的“平坦”,以防止系统在CV阶段发生振荡。
元件布局:FB采样电阻和VCC电容应尽量靠近IC,以减少噪声和提高稳定性。
PCB设计:在设计PCB时,应减小功率环路的面积,以降低EMI辐射。
如果需要BP2519完整的系统应用指南,可以联系三佛科技官网右侧在线客服~
BP2519芯片以其高精度和多模式控制技术,在电源管理领域提供了一个高效、可靠的解决方案。通过遵循设计指南和注意事项,设计工程师可以充分利用BP2519的特点,为各种应用提供稳定、高效的电源管理。
