在现代电子设备中，氮化镓（GaN）快充技术因其高效率和快速充电能力而备受关注。为了进一步提升氮化镓快充的性能，选择合适的同步整流IC至关重要。LP35118V作为一款高性能的副边同步整流驱动芯片，凭借其优异的特性，成为20W至30W氮化镓快充应用的理想选择。本文将详细介绍LP35118V在氮化镓快充中的应用优势及其技术特点。

LP35118V芯片概述

LP35118V是一款专为AC-DC同步整流应用设计的高性能高耐压芯片，适用于正激和反激系统。它支持DCM（断续导通模式）和CCM（连续导通模式）等多种工作模式。LP35118V采用专利的整流管开通判定技术，能够有效避免因激磁振荡引起的误开通，确保同步整流的准确性和可靠性。此外，LP35118V还具有极快的关断速度，能够显著降低在CCM工作条件下因关断延迟造成的效率损失。

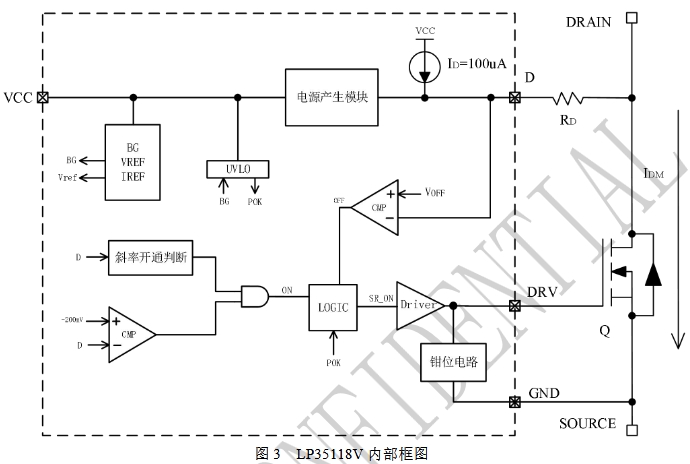

LP35118V内部框架图如下

技术特点

    高耐压能力：LP35118V的控制芯片具有200V的高耐压能力，能够适应各种高压输入环境，确保在高电压条件下的稳定工作。
    驱动低阈值NMOS：支持低阈值NMOS的驱动，降低了驱动电压需求，提高了系统的效率和响应速度.。
    专利的整流管开通技术：通过检测漏极电压的下降阈值和下降速率，准确判断同步整流管的开通时机，避免误开通。
    快速关断速度：具有极快的关断速度，能够迅速响应负载变化，减少能量损耗，提高系统效率。
    集成VCC供电技术：在不需要辅助绕组供电的情况下，保证芯片VCC不会欠压，简化了电路设计，降低了成本。
    多重保护功能：包括VCC欠压保护、过压钳位以及驱动脚去干扰等技术，增强了系统的可靠性和稳定性。

在氮化镓快充中的应用优势

    提高充电效率：LP35118V的快速关断速度和专利整流管开通技术能够显著降低开关损耗，提高氮化镓快充的充电效率，缩短充电时间。

    简化电路设计：集成的VCC供电技术和低阈值NMOS驱动减少了外围元件的需求，简化了电路设计，降低了设计难度和成本。

    增强系统稳定性：多重保护功能和高耐压能力使得LP35118V在各种负载条件下都能稳定工作，提高了氮化镓快充系统的可靠性和稳定性。

    适应多种工作模式：支持DCM和CCM等多种工作模式，能够满足不同功率和负载条件下的同步整流需求，具有广泛的适用性。

典型应用电路设计

在20W至30W氮化镓快充应用中，LP35118V的典型应用电路设计如下：

    输入整流电路：
        采用整流桥将交流输入电压转换为直流电压，为后续电路提供稳定的输入。
        在整流桥的输出端并联一个大容量的电解电容，用于滤除整流后的脉动电压，得到平滑的直流电压。

    同步整流电路：
        LP35118V的DRV引脚与同步整流MOSFET的栅极连接，通过检测漏极电压的变化来控制MOSFET的导通和关断。
        在同步整流MOSFET的漏极与源极之间并联一个肖特基二极管，用于在MOSFET关断时提供续流路径，确保电路的稳定运行。

    保护电路设计：
        利用LP35118V内置的VCC欠压保护和过压钳位功能，确保芯片在异常情况下能够及时响应，避免损坏。
        在电路中添加适当的滤波电容和电阻，以降低电磁干扰和噪声，提高系统的EMI特性。

结论

LP35118V凭借其高性能、高耐压和快速响应的特点，成为20W至30W氮化镓快充应用中的理想同步整流IC。通过合理的设计和应用，LP35118V能够显著提高氮化镓快充的充电效率和系统稳定性，满足现代电子设备对快速充电和高效率的需求。随着氮化镓快充技术的不断发展，LP35118V的应用前景将更加广阔。
