在现代电子设备中，开关电源因其高效率、小体积、低功耗等优点，被广泛应用于各种便携式设备、电池充电器、LED驱动电源等领域。MT3773系列芯片作为一款高性能的低功耗原边反馈控制芯片，在开关电源设计中具有重要的应用价值。本文将详细介绍MT3773组成的开关电源电路图以及MT3773系列型号的概览，帮助读者更好地理解和应用这款芯片。

一、MT3773组成的开关电源电路图

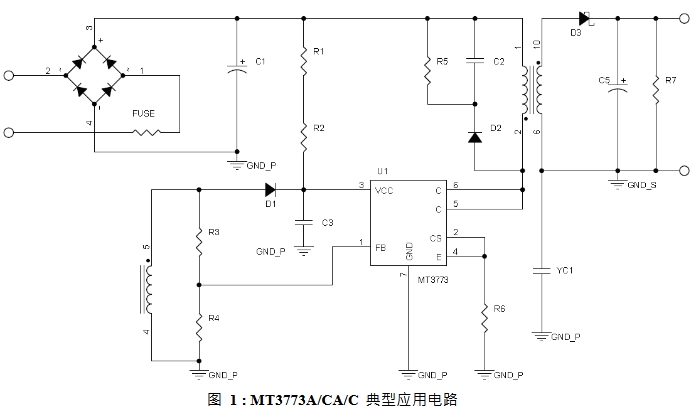

MT3773系列芯片采用脉冲频率调制（PFM）技术，建立非连续导电模式（DCM）的反激式电源，内置准谐振（QR）模式，能够实现高效率的电能转换。其典型应用电路如下：

1. 电路组成

    输入整流滤波电路：交流输入电压经过整流桥整流后，通过电容C1进行滤波，得到平滑的直流电压，为后续的开关电源电路提供稳定的输入电压。
    主控芯片MT3773：作为整个开关电源的核心控制芯片，其内部集成了850V（Vcbo）功率三极管，能够根据反馈信号调节开关频率和占空比，实现恒定电压和恒定电流的输出。
    电流检测电路：通过电阻R1检测开关电流，当电流超过设定值时，MT3773内部电路将关闭功率晶体管，以保护电路安全。
    反馈电路：由电阻R2、R3和电容C2组成，用于采样输出电压，并将其反馈至MT3773的FB引脚，实现对输出电压的精确控制。
    输出整流滤波电路：输出电压经过整流二极管D1和电容C3滤波后，得到稳定的直流输出电压，供负载使用。

2. 工作原理

    启动阶段：当输入电压接通后，MT3773内部的启动电路开始工作，为芯片提供初始的工作电压，使其进入正常工作状态。
    稳态工作阶段：MT3773根据反馈信号调节开关频率和占空比，使输出电压保持在设定值。在负载变化时，反馈信号发生变化，MT3773能够快速响应，调整开关频率和占空比，维持输出电压的稳定。
    保护功能：当电路出现过流、过压、短路等异常情况时，MT3773内部的保护电路将启动，关闭功率晶体管，切断能量传输，保护电路免受损坏。

二、MT3773系列型号概览

MT3773系列芯片根据不同的应用需求，提供了多种型号，以满足不同功率和输出电流的场合。以下是MT3773系列的主要型号及其特点：

1. MT3773A

    推荐应用功率：2.5W（5V/0.5A）
    特点：适用于低功率应用场合，如手机充电器、小型便携式设备等。具有较高的效率和较低的待机功耗，满足六级能效标准.。

2. MT3773CA

    推荐应用功率：5.0W（5V/1A）
    特点：适用于中等功率应用场合，如平板电脑充电器、小型LED驱动电源等。在保持高效率的同时，能够提供更大的输出电流，满足更高功率的需求。

3. MT3773C

    推荐应用功率：6.0W（5V/1.2A）
    特点：适用于较高功率应用场合，如笔记本电脑充电器、大功率LED驱动电源等。具有更大的输出电流能力，能够满足更高功率的负载需求。

三、MT3773系列芯片的优势

    高效率：采用准谐振（QR）模式和脉冲频率调制（PFM）技术，能够在不同负载条件下实现高效率的电能转换，提高电源的整体效率。
    低功耗：待机功耗低，满足六级能效标准，适用于节能要求较高的应用场合。
    集成度高：内置850V（Vcbo）功率三极管和多种保护功能，减少了外部元件的数量，简化了电路设计，降低了生产成本。
    稳定性好：具有良好的环路稳定性，无需复杂的环路补偿电路，能够保证电源在不同负载和输入电压条件下的稳定工作。
    保护功能完善：具备过流、过压、短路、过温等多种保护功能，能够有效保护电路免受损坏，提高电源的可靠性和安全性。

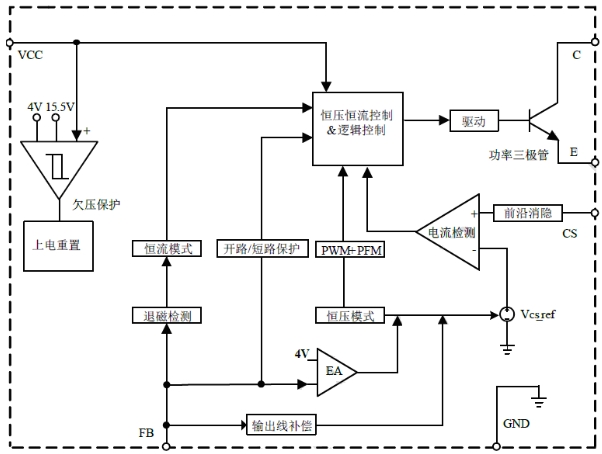

MT3773系列芯片内部框架图如下所示

四、应用建议

    散热设计：由于MT3773系列芯片在高功率应用时会产生一定的热量，因此在设计电路时，应注意散热设计，如合理布局PCB、增加散热片等，以确保芯片的温度在正常工作范围内。
    元件选择：选择高精度、低ESR的电容和电阻等元件，以提高电源的稳定性和效率。
    电磁兼容设计：在电路设计中，应注意电磁兼容设计，如合理布局PCB、增加滤波电路等，以减少电磁干扰，提高电源的电磁兼容性。

综上所述，MT3773系列芯片凭借其高效率、低功耗、集成度高、稳定性好等优点，在开关电源设计中具有广泛的应用前景。通过合理选择型号和设计电路，可以满足不同功率和输出电流的需求，为电子设备提供稳定、高效的电源支持.。
