在电子设计中，选择合适的芯片替代品是一个常见的需求。本文将详细对比PL3393AD和OB2358AP两款芯片，探讨PL3393AD是否可以完美替代OB2358AP。

基本参数对比

PL3393AD

    封装：DIP7
    输出功率：18W
    开关参数：2.01Ω 650V MOSFET
    应用领域：AC/DC电源应用，如手机充电器、小功率适配器/充电器、LED驱动器、消费电子设备的待机电源等。

OB2358AP

    封装：DIP8
    输出功率：适用于27W以下的离线反激式转换器
    开关参数：内置高压MOSFET
    应用领域：DVD机顶盒电源、液晶电视待机电源、白色家电电源等。

功能特性对比

PL3393AD

    内置集成功率BJT：提供精确的恒流调节，适用于通用AC输入。
    消除光耦和所有次级恒流/恒压控制电路：简化设计，减少元件数量。
    内置线路补偿：实现更紧密的恒流/恒压调节。
    内置变压器电感容差补偿：提高输出精度。
    可调输出电缆补偿：适应不同长度的输出电缆。
    自适应多模式PFM控制：提高效率。
    低启动电流：减少启动时的功耗。
    内置前沿消隐（LEB）：防止误触发。
    逐周期限流：保护电路免受过流损坏。
    VDD欠压锁定和过压保护：确保电路在安全电压范围内工作。
    内置短路保护和输出过压保护：增强电路的可靠性。
    过温保护：防止芯片过热损坏。

OB2358AP

    内置高压MOSFET：提供高性能、低待机功耗和低成本的离线反激式转换器应用。
    低启动电流（5μA）和工作电流（1.5mA）：减少待机功耗。
    内置同步斜坡补偿：提高控制精度。
    实现20W以下“No Y-CAP”系统设计：简化电路设计。
    内置频率抖动：降低EMI。
    过流、过压保护：保护电路免受异常状态的损坏。
    欠压锁定及自动重启：确保电路在安全电压范围内工作，并在异常状态后自动恢复。
    内部软启动电路：减少启动时的应力。
    间歇工作模式（Burst Mode）：提高效率，降低待机功耗。
    逐周期限流模式：防止过流损坏。

替代可行性分析

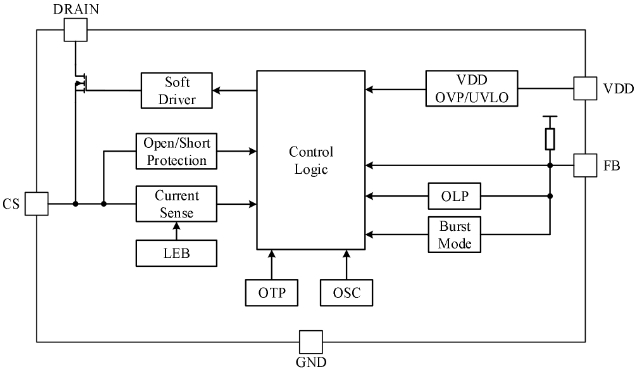

从上述对比可以看出，PL3393AD和OB2358AP在功能和应用领域上有一定的相似性，但也存在一些差异。PL3393AD在恒流/恒压调节、线路补偿、变压器电感容差补偿等方面具有优势，而OB2358AP则在低待机功耗和频率抖动方面表现突出。PL3393AD内部框架图如下所示

替代可行性：

    功能兼容性：PL3393AD的多模式PFM控制和内置补偿功能使其在某些应用中可以替代OB2358AP，尤其是在需要精确恒流/恒压调节和简化设计的场景中。
    封装差异：PL3393AD采用DIP7封装，而OB2358AP采用DIP8封装，这可能需要在PCB设计上进行一些调整。
    应用领域：PL3393AD适用于18W以下的AC/DC电源应用，而OB2358AP适用于27W以下的离线反激式转换器。如果应用功率在18W以内，PL3393AD可以作为替代品。

结论

PL3393AD在某些方面可以替代OB2358AP，尤其是在需要精确恒流/恒压调节和简化设计的应用中。然而，由于封装形式和部分功能的差异，替代时需要进行一些设计调整。如果应用功率在18W以内，PL3393AD是一个可行的替代选择。
