在当今电子设备日益普及的背景下，对于电源解决方案的需求也日益增长。特别是对于小家电等设备，一个高效、稳定且成本低廉的电源方案至关重要。辉芒微电子（深圳）股份有限公司推出的FT8451H 5V500mA开关电源方案，正是为满足这一需求而设计。本文将详细解析该方案的设计特点、性能表现以及实际应用中的优势。

设计概述

FT8451H是一款高性能、高精度、低成本的非隔离PWM功率开关，适用于90-264Vac和20-400Vdc的输入电压范围，能够提供稳定的5V/500mA输出。该方案采用Buck结构，具有高效率、低静态功耗和低纹波的特点，同时集成了多种保护功能，确保电源的可靠性和安全性。

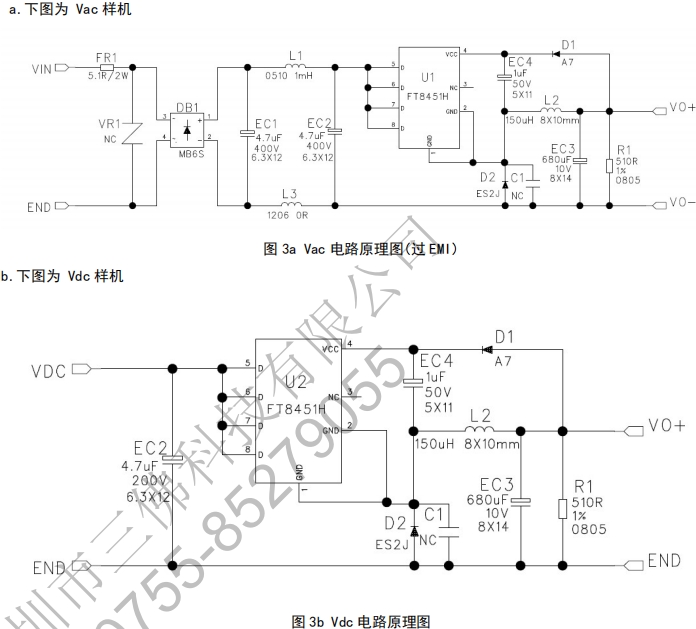

电路设计特点及原理图

    高效率与低静态功耗：在90Vac和230Vac输入下，效率均能达到65%，静态功耗低于100mW（@230Vac），这使得该方案在各种输入电压下都能保持高效的能量转换，同时减少能量损耗。

    简洁的外围电路：采用Buck结构，外围元件数量少，降低了成本和设计复杂度。这不仅有助于减少PCB面积，还能提高生产效率和可靠性。

    快速启动与优越动态响应：内部集成高压启动功能，起机时间短（典型50ms），能够快速响应负载变化，保持输出电压的稳定。

    高可靠性封装：采用SOP8封装，内置700V高压功率开关，提高了芯片的可靠性和抗干扰能力。

    全面的保护功能：具备欠压锁定、过压、过温、过流和输出短路保护等功能，确保电源在各种异常情况下都能得到有效的保护。

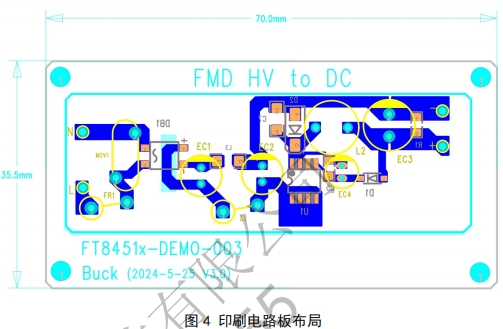

PCB布局

1mm 的 PCB 厚度

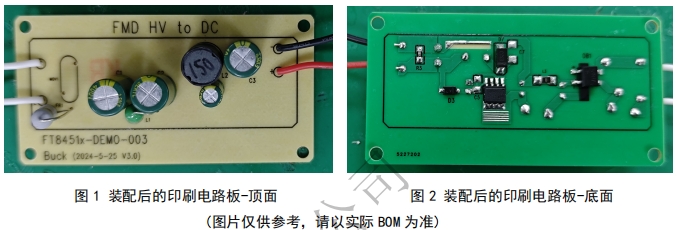

单面板元件分布: PCB 顶面为插件;

性能测试与评估

    效率与电压稳定性：在不同输入电压下，FT8451H均能保持较高的效率和稳定的输出电压。例如，在90Vac输入时，满载效率为65%，输出电压稳定在5V左右；在230Vac输入时，满载效率同样达到65%，输出电压也保持稳定。

    动态响应：在负载快速变化的情况下，FT8451H能够迅速调整输出电压，保持在设定范围内。例如，在90Vac输入下，负载从10%突变到90%时，输出电压的最小值为4.62V，最大值为5.18V；在264Vac输入下，负载从10%突变到90%时，输出电压的最小值为4.62V，最大值为5.10V。

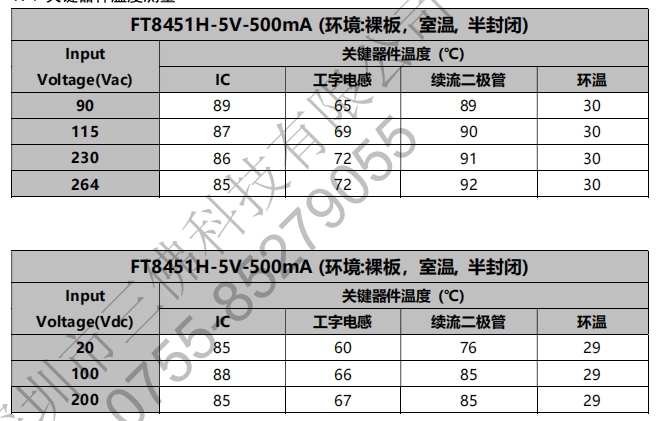

    温度性能：在不同环境温度下，关键器件的温度表现良好。例如，在90Vac输入、室温条件下，IC的温度为89℃，工字电感的温度为65℃，续流二极管的温度为89℃；在264Vac输入、室温条件下，IC的温度为85℃，工字电感的温度为72℃，续流二极管的温度为92℃。

    电磁兼容性（EMI）：在120Vac和230Vac输入下，传导EMI和辐射EMI均符合相关标准，确保电源在实际应用中不会对周边设备产生电磁干扰。

实际应用案例

FT8451H 5V500mA开关电源方案已成功应用于多种小家电辅助电源中。例如，在某款智能插座的设计中，该方案不仅提供了稳定的5V/500mA输出，还通过其高效的能量转换和低静态功耗，显著降低了待机功耗，提高了产品的整体能效。同时，其全面的保护功能确保了电源在各种使用环境下的可靠性和安全性。

如需要完整的FT8451H 5V500mA设计报告，还请联系三佛科技官网右侧在线客服~

结论

FT8451H 5V500mA开关电源方案凭借其高效率、低静态功耗、简洁的外围电路、快速启动与优越动态响应以及全面的保护功能，成为小家电辅助电源的理想选择。通过严格的设计和测试，该方案在性能和可靠性方面均表现出色，能够满足现代电子设备对电源的高标准要求。
