半桥驱动芯片在现代电力电子和电机驱动应用中扮演着至关重要的角色。它们不仅负责控制功率器件的开关，还通过精确的延时设置来防止直通现象，确保电路的安全和高效运行。本文将详细探讨半桥驱动芯片的延时时间及其重要性，并提供一些常见的延时时间范围。

1. 半桥驱动芯片概述

半桥驱动芯片通常用于驱动半桥拓扑结构中的两个功率器件（如MOSFET或IGBT）。这种拓扑结构广泛应用于DC-DC转换器、逆变器、电机驱动等领域。半桥驱动芯片的主要功能包括：

• 驱动信号放大：将控制信号放大，以驱动功率器件。
• 死区时间控制：在两个功率器件之间插入死区时间，防止直通现象。
• 逻辑电平转换：将控制信号的逻辑电平转换为适合功率器件的电平。

2. 延时时间的重要性

延时时间（也称为死区时间）是指在两个功率器件之间插入的一段无驱动信号的时间间隔。其主要作用是防止两个功率器件同时导通，导致直通现象，从而损坏功率器件和电源。合理的延时时间设置可以有效提高电路的可靠性和效率。

3. 常见的延时时间范围

半桥驱动芯片的延时时间通常在几十纳秒到几百纳秒之间，具体值取决于应用需求和功率器件的特性。以下是一些常见的延时时间范围：

• 低功率应用：对于低功率应用，延时时间通常在50ns到100ns之间。例如，一些小型DC-DC转换器和低功率电机驱动器。
• 中等功率应用：对于中等功率应用，延时时间通常在100ns到200ns之间。例如，一些中等功率的逆变器和电机驱动器。
• 高功率应用：对于高功率应用，延时时间通常在200ns到500ns之间。例如，一些高功率的工业逆变器和大功率电机驱动器。

4. 延时时间的设置方法

延时时间的设置通常通过外部电阻和电容来实现。具体方法如下：

1. 外部RC网络：在半桥驱动芯片的延时设置引脚上连接一个外部RC网络，通过调整电阻和电容的值来设置延时时间。例如，某些芯片的延时时间可以通过以下公式计算：

   $$t_{\text{delay}}=R\times C$$

   其中，$R$是外部电阻的阻值（单位：欧姆），$C$是外部电容的容值（单位：法拉）。

2. 内部延时设置：一些半桥驱动芯片内部集成了延时设置功能，用户可以通过配置寄存器来设置延时时间。例如，某些芯片提供了多个预设的延时时间选项，用户可以根据应用需求选择合适的延时时间。

5. 实际应用案例

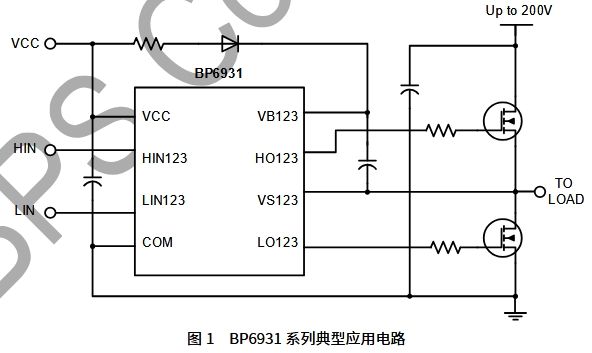

以某款半桥驱动芯片为例，其延时时间设置如下（附带BP6931典型应用原理图）

• 芯片型号：BP6931

• 延时时间设置：通过外部RC网络设置延时时间。假设外部电阻为10kΩ，外部电容为100pF，则延时时间计算如下：

  $$t_{\text{delay}}=10\times 10^3\Omega \times 100\times 10^{-12}\text{F}=1\text{ns}$$

  为了确保足够的死区时间，通常会将延时时间设置为100ns到200ns之间。因此，可以将外部电阻和电容调整为：

  $$R=100\text{k}\Omega ,C=100\text{pF}$$

  这样，延时时间约为：

  $$t_{\text{delay}}=100\times 10^3\Omega \times 100\times 10^{-12}\text{F}=10\text{ns}$$

  通过调整电阻和电容的值，可以将延时时间设置为所需的100ns到200ns范围内。

6. 结论

半桥驱动芯片的延时时间是确保电路安全和高效运行的关键参数。合理的延时时间设置可以有效防止直通现象，提高电路的可靠性和效率。常见的延时时间范围在50ns到500ns之间，具体值取决于应用需求和功率器件的特性。通过外部RC网络或内部寄存器设置，可以灵活调整延时时间，满足不同应用的需求。在设计和应用半桥驱动芯片时，务必仔细考虑延时时间的设置，以确保电路的稳定运行。
