AiP6932是一款由无锡中微爱芯电子有限公司生产的3线串口共阴极8段16位LED驱动控制专用电路。这款芯片在LED显示面板场合有着广泛的应用，如电磁炉、电饭煲、空调、机顶盒等家电产品的显示。本文将详细介绍AiP6932的引脚功能，为工程师和设计师提供全面的技术参考。

AiP6932芯片概述

AiP6932芯片以其高性能和可靠性，为LED显示提供了一个集成解决方案。它内部集成了MCU数字接口、数据锁存器、LED驱动等电路，支持串行接口通信，具备显示辉度软件可调、内置RC振荡等功能。

引脚功能介绍

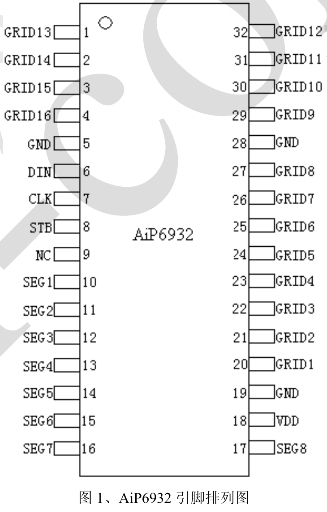

AiP6932采用SOP32封装形式，其引脚功能如下：

    GRID1-GRID16 (引脚1-4, 20-32)：位输出，N沟道开漏输出，用于驱动共阴极数码管的各段。
    GND (引脚5, 19, 28)：地，电源地。
    DATA (引脚6)：串行数据端口，用于接收来自微控制器的数据。
    CLK (引脚7)：串行时钟端口，用于同步数据传输。
    STB (引脚8)：片选端口，用于启动数据传输。
    NC (引脚9)：悬空，无功能。
    SEG1-SEG8 (引脚10-17)：段输出，P沟道开漏输出，用于驱动共阴极数码管的各段。
    VDD (引脚18)：电源，为芯片提供工作电压。

电气特性

AiP6932的电气特性包括但不限于：

    电源电压 (VDD)：-0.5～+7.0 V
    逻辑输入电压 (VIN)：-0.5～VDD+0.5 V
    输出高电平电流 (SEG)：-50 mA
    输出低电平电流 (GRID)：+150 mA
    工作温度 (Tamb)：-40～+85 ℃

应用指南

在应用AiP6932时，建议遵循以下步骤：

    电源连接：确保VDD和GND正确连接，为芯片提供稳定的电源。
    数据通信：通过DATA、CLK和STB引脚与微控制器建立串行通信。
    显示设置：通过串行接口发送指令，设置显示模式和LED驱动器的状态。
    初始化流程：在上电后，先对显示RAM进行清空，然后开启显示，避免乱显。

结论

AiP6932芯片以其丰富的引脚功能和强大的显示控制能力，为LED显示应用提供了一个高效、可靠的解决方案。通过深入了解其引脚功能和电气特性，工程师可以更好地利用这款芯片，设计出满足特定需求的LED显示系统。随着智能家居和家电产品的不断发展，AiP6932芯片将在更多创新应用中发挥关键作用。
