在电子技术的浩瀚星河中，芯片犹如一颗颗璀璨的星辰，各自散发着独特的光芒。今天，我们要聚焦的这颗“星”，便是LP35118L——一款在同步整流领域大放异彩的高性能副边同步整流驱动芯片。
LP35118L由深圳市芯茂微电子有限公司精心打造，是一款专为AC-DC同步整流应用而生的芯片。它广泛适用于正激系统和反激系统，能够支持DCM（不连续导通模式）和CCM（连续导通模式）等多种工作模式，堪称同步整流应用中的“多面手”。
LP35118L具备200V的高耐压能力，这一特性使其在面对高电压输入时也能稳定运行，极大地拓宽了其应用范围，无论是工业电源、通信电源还是消费类电子产品的适配器，都能轻松应对。
在同步整流过程中，激磁振荡往往会引发驱动芯片的误开通，导致系统效率降低甚至出现故障。LP35118L凭借其专利的整流管开通判定技术，精准地检测漏极D与地GND之间的下降电压阈值和下降速率，从而准确判断同步整流管的开启时机，有效避免了因激磁振荡引起的误开通，保障了系统的稳定性和可靠性。
在CCM工作条件下，关断延迟是影响系统效率的关键因素之一。LP35118L拥有极快的关断速度，能够大幅降低因关断延迟造成的效率损失，确保在高频率工作时也能保持高效的能量转换，这对于追求高功率密度和高效率的电源设计来说至关重要。
传统同步整流芯片往往需要额外的辅助绕组来为芯片供电，这不仅增加了设计的复杂性，还可能因辅助绕组的电压波动影响芯片的稳定性。LP35118L巧妙地集成了VCC供电技术，在不需要辅助绕组供电的情况下，也能保证芯片VCC不会欠压，简化了电路设计，提高了系统的稳定性和可靠性。
LP35118L还集成了VCC欠压保护、过压钳位以及驱动脚去干扰等多种保护功能，全方位守护芯片及整个系统的安全运行。这些保护功能如同一道道坚固的防线，能够在各种异常情况下及时响应，防止芯片损坏，延长系统的使用寿命。
从LP35118L的内部框架图中，我们可以清晰地看到其精妙的架构设计。
当系统上电后，内置MOS的体二极管开始对输出电容充电，输出电压逐渐上升。此时，D脚连接的输出电压通过芯片内部的供电电路，为VCC电容充电。当VCC电压达到开启阈值时，芯片内部控制电路正式启动，MOS管开始正常的导通和关断操作。在MOS管正常导通后，电流不再从体二极管流过，而是从MOS的沟道流过，实现了高效的能量传输。
在DCM工作模式下，电感的激磁作用会在初级芯片关断时产生振荡。为了防止误检测振荡信号导致同步整流管异常开启，LP35118L采用了专利的整流管开通技术。当初级芯片关断时，次级LP35118L的漏极D与GND之间的电压迅速下降。芯片通过检测D和GND之间的下降电压阈值和下降速率，准确判断同步整流管的开启时机。具体的开通条件为：当满足TOFF>TOFFMIN & dVDS/dt> K &dt>30ns& VDS<VON(-200mV)时，且延时150ns后，同步开通。
为了避免同步整流管导通时因激磁振荡幅度较大导致误检测关断信号，使同步整流管异常关断，LP35118L通过整流管关断电压阈值，准确地判断同步整流管的关断时机。关断条件为：同步整流一旦开通，在比较器屏蔽时间TONMIN内不进行关断动作。当开通时间Ton超过TONMIN时间后，即Ton>TONMIN& Vds >VOFF，关断同步。此外，为了防止误开启同步整流，LP35118L还设置了最小关断时间TOFFMIN。
在LP35118L的设计中，还可以通过在D脚与MOS管的DRAIN脚之间串联电阻RD来调节同步MOS关断阈值。芯片内部固定有ID=100uA的电流源，在RD上形成压降，从而实现对同步MOS关断阈值的调节。这种设计为工程师提供了更大的灵活性，可以根据不同应用场景的需求，精准地调整同步整流管的关断特性，进一步优化系统性能。

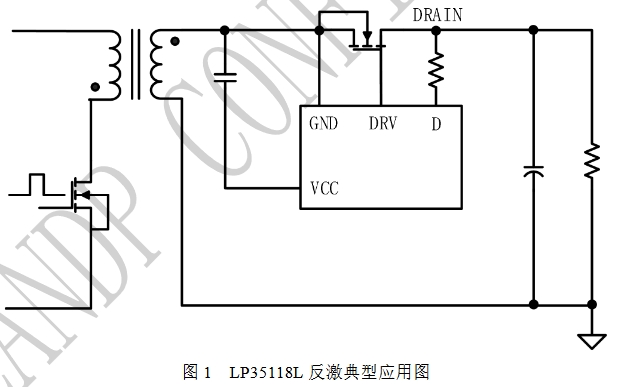

凭借其卓越的性能和丰富的功能，LP35118L在多个领域都有着广泛的应用。LP35118L典型应用图如下所示~
在智能手机、平板电脑、笔记本电脑等便携式电子设备的充电器和适配器中，LP35118L能够显著提高充电效率，缩短充电时间，同时降低发热量，提升用户体验。其高耐压性能和集成的VCC供电技术，使得充电器和适配器在面对不同电压输入时也能稳定工作，适应各种复杂的使用环境。
对于电源管理领域中的正激控制器和反激控制器，LP35118L是理想的同步整流解决方案。它能够与控制器紧密配合，实现高效的能量转换和精确的电压调节，满足各种电源设备对效率和稳定性的严格要求。无论是工业自动化设备中的电源模块，还是数据中心的服务器电源，LP35118L都能发挥出色的表现，助力电源系统实现更高的性能和可靠性。
LP35118L采用SOT23-6L封装，这种封装形式具有体积小、散热性能好、易于安装等优点，非常适合应用于空间受限的电子产品中。在进行PCB设计时，需要遵循一些基本的指南，以确保芯片的性能得到充分发挥。例如，主功率回路走线要短粗，避免包围芯片；DRV与功率管栅极的连线以及GND与功率管源极的连线都要尽量短，以减少寄生电感和电容的影响；VCC旁路电容要紧靠芯片VCC管脚和GND管脚放置，建议选用容值大于2.2uF、耐压大于16V的电容，以提供稳定的电源；D引脚的铺铜面积要适当大些，以提高芯片的散热性能。合理的PCB布局和布线，不仅能够提升系统的效率和稳定性，还能有效降低电磁干扰，确保整个电源系统的可靠运行。
LP35118L作为一款高性能副边同步整流驱动芯片，在同步整流领域展现出了卓越的性能和强大的功能。其高耐压性能、专利的整流管开通判定技术、极快的关断速度、集成的VCC供电技术以及丰富的保护功能，使其在各种AC-DC同步整流应用中都能够稳定、高效地工作。无论是充电器、适配器，还是正激控制器、反激控制器，LP35118L都能够为电源系统提供可靠的同步整流解决方案，助力电子产品实现更高的性能和更低的功耗。随着电子技术的不断发展，LP35118L必将在同步整流领域继续发光发热，为电源设计带来更多的创新和突破。
