在LED照明领域,高性价比且性能可靠的驱动IC是确保灯具稳定运行的关键。Fremont Micro Devices推出的FT8353x系列,凭借其隔离PSR、自供电功能以及无需辅助绕组等优势,成为众多LED照明产品的优选方案。本文将详细介绍FT8353x系列的各个型号、管脚排列与描述,以及典型应用电路图。

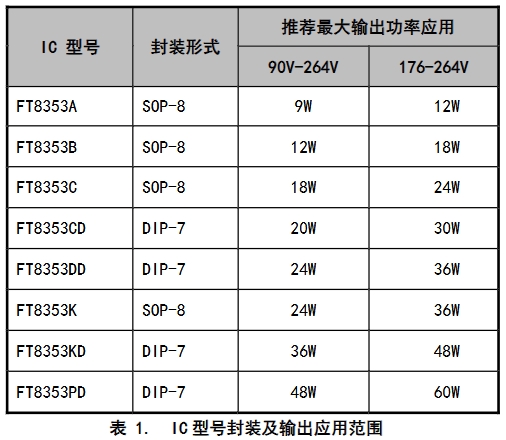

FT8353x系列共有多种型号,每种型号针对不同的输出功率范围和封装形式进行了优化,以满足多样化的LED照明应用需求。具体型号及其特点如下:

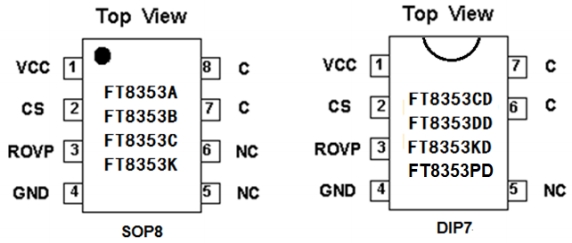

FT8353x系列各型号的管脚排列虽因封装形式略有差异,但功能定义基本一致。以下是管脚的功能描述:
管脚序号 | 管脚名称 | 功能描述 |
---|---|---|
1 | VCC | 供电脚,为芯片提供工作电压 |
2 | CS | 电流采样脚,用于检测电感电流,实现恒流控制 |
3 | ROVP | 输出OVP(过压保护)电压调节脚,可通过悬空或连接到IC GND来设置输出过压保护阈值 |
4 | GND | IC地,通过Rcs电阻连接到VIN电解电容负端,为芯片提供参考地 |
5、6 | NC | 悬空脚,不可连接到高压,避免电气干扰和损坏 |
7、8 | C | 内置高压功率三极管的集电极,是功率输出的关键脚,与变压器相连 |

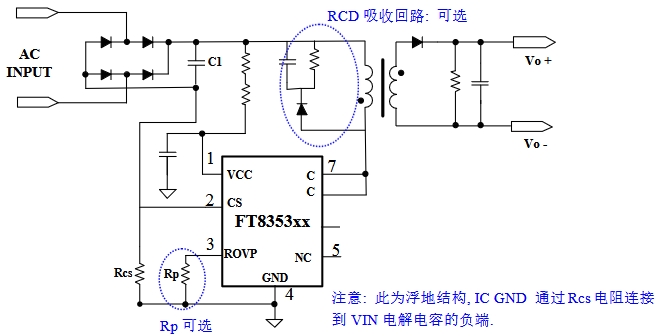

FT8353x系列的典型应用电路如下图所示:
在该电路中,AC输入电压经过整流滤波后,为FT8353xx芯片供电。VCC脚接收供电电压,CS脚通过Rcs电阻采样电感电流,实现恒流控制。ROVP脚根据需要设置输出过压保护。GND脚连接到VIN电解电容负端,为芯片提供稳定的参考地。C脚与变压器相连,将功率传输到次级侧,为LED负载提供驱动电压和电流。此外,电路中还可选配RCD吸收回路,用于抑制变压器漏感引起的电压尖峰,保护芯片和电路的稳定运行。
需要注意的是,此电路为浮地结构,IC GND通过Rcs电阻连接到VIN电解电容的负端,这种设计有助于简化电路设计,降低成本,同时保证了良好的电气隔离性能和系统稳定性。
综上所述,FT8353x系列凭借其丰富的型号选择、简洁的管脚设计和可靠的典型应用电路,在LED照明驱动领域具有广泛的应用前景。设计人员可以根据具体的应用需求,选择合适的型号进行电路设计,实现高效、稳定的LED照明驱动方案。
