在电子设备中，电源适配器是不可或缺的组件，它为设备提供稳定的电源。本文将详细介绍BP84505BP 12V2.5A电源适配器的测试报告，包括电路图、变压器规格书和PCB布局，以确保其性能和可靠性。

项目描述

BP84505BP是一款12V2.5A的电源适配器，设计用于满足小家电和嵌入式设备的电源需求。以下是其主要技术参数：

    输入电压：176VAC至264VAC
    输入频率：47Hz至63Hz
    输出电压：12V ±5%
    输出电流：0至2.5A（3A为峰值）
    输出电压纹波：120mV（20MHz带宽）
    连续输出功率：30W
    待机功耗：120mW（230VAC）
    满载效率：85%（230VAC）
    工作环境温度：0℃至40℃

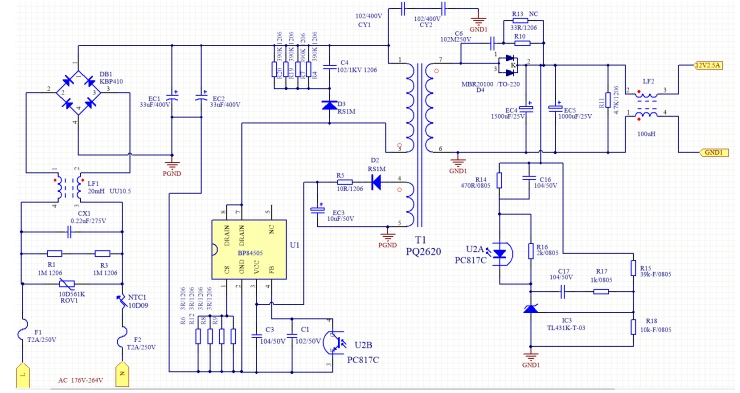

电路图

BP84505BP的电路设计如下：

    输入滤波：使用CX1、CY1、CY2等元件进行输入滤波，确保输入电压的稳定性。
    整流桥：DB1用于将交流电整流为直流电。
    滤波电容：EC1、EC2等电容用于进一步滤波，减少电压纹波。
    主控芯片：U1（BP84505BP）是核心控制芯片，负责PWM控制和保护功能。
    变压器：T1（PQ2620）是关键组件，提供电压转换和隔离。
    输出滤波：EC4、EC5等电容用于输出滤波，确保输出电压的稳定性。
    反馈电路：U2（PC817C）和IC3（TL431K-T-03）用于反馈控制，确保输出电压的精确调节。

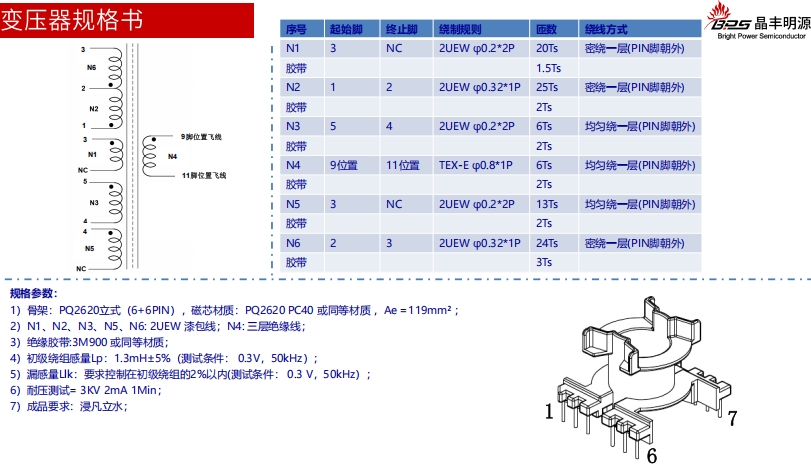

变压器规格书

变压器T1采用PQ2620立式骨架，具体参数如下：

    骨架：PQ2620立式（6+6PIN），磁芯材质：PQ2620 PC40或同等材质，Ae＝119mm²
    绕制规则：
        N1：3脚起始，NC终止，2UEW φ0.2*2P，20Ts，密绕一层（PIN脚朝外）
        N2：1脚起始，2脚终止，2UEW φ0.32*1P，25Ts，密绕一层（PIN脚朝外）
        N3：5脚起始，4脚终止，2UEW φ0.2*2P，6Ts，均匀绕一层（PIN脚朝外）
        N4：9位置起始，11位置终止，TEX-E φ0.8*1P，6Ts，均匀绕一层（PIN脚朝外）
        N5：3脚起始，NC终止，2UEW φ0.2*2P，13Ts，均匀绕一层（PIN脚朝外）
        N6：2脚起始，3脚终止，2UEW φ0.32*1P，24Ts，密绕一层（PIN脚朝外）
    感量：
        初级绕组感量Lp：1.3mH ±5%（测试条件：0.3V，50kHz）
        漏感量Llk：要求控制在初级绕组的2%以内（测试条件：0.3V，50kHz）
    耐压测试：3KV 2mA 1Min
    成品要求：浸凡立水

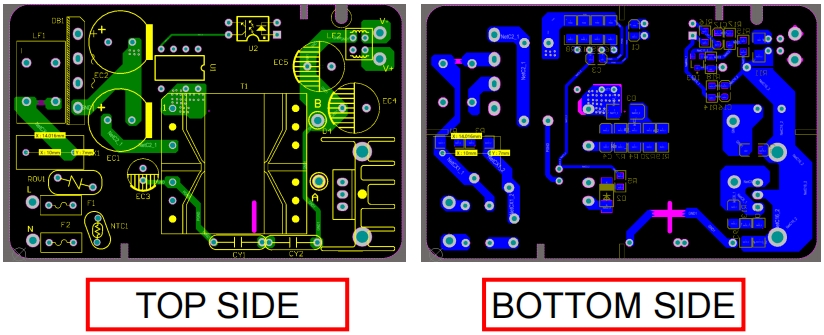

PCB布局

PCB设计如下：

    尺寸：81mm * 52.4mm双面FR4
    元件布局：
        输入端：C1、C3、C16、C17等滤波电容，DB1整流桥，F1、F2保险丝
        控制芯片：U1（BP84505BP），U2（PC817C），IC3（TL431K-T-03）
        输出端：EC4、EC5滤波电容，R10、R11等电阻
        变压器：T1（PQ2620）

EMI和抗干扰测试

1. EMI测试

    230VAC Neutral：满足CISPR22/EN55022 Class B，至少6dB裕量

2. 浪涌测试（Surge）

    差模：±2kV，0至270相位角，10次测试，全部通过
    共模：±4kV，0至270相位角，10次测试，全部通过

3. 静电放电（ESD）测试

    空气放电：±8kV，10次测试，全部通过
    接触放电：±6kV，10次测试，全部通过

如需要BP84505BP完整测试报告，还请咨询三佛官网右侧在线客服联系方式，提供样品，技术支持~

结论

BP84505BP 12V2.5A电源适配器在各项测试中表现出色，满足设计要求和行业标准。其高效的能量转换、低待机功耗、稳定的输出电压和良好的抗干扰能力，使其成为小家电和嵌入式设备的理想电源解决方案。通过详细的电路设计、变压器规格和PCB布局，确保了产品的可靠性和性能。
