在电子设计领域，SM7012是一款高性能的AC/DC PWM功率开关芯片，广泛应用于小功率电源系统。本文将详细介绍SM7012的管脚封装和典型应用图，帮助设计工程师更好地理解和使用这款芯片。
SM7012是一款采用电流模式PWM控制方式的功率开关芯片，集成了高压启动电路和高压功率管，为低成本的开关电源系统提供了高性价比的解决方案。该芯片的VDD工作电压范围宽，同时提供了过温、过流、过压、欠压等保护功能，确保了系统的可靠性。
输入电压：85Vac至265Vac
待机功耗：小于120mW（220Vac）
集成高压启动电路
集成高压功率开关
9V至39V宽VDD工作电压
电流模式PWM控制方式
内置过温、过流、过压、欠压锁定等保护功能
兼容VIPer12管脚（不需要修改电路走线及变压器）
封装形式：DIP8、SOP8
SM7012的管脚图如下所示：
SM7012的典型应用包括：
典型电磁炉BUCK电路应用方案
小功率充电器
小功率适配器
待机电源
DVB以及其他便携式设备电源

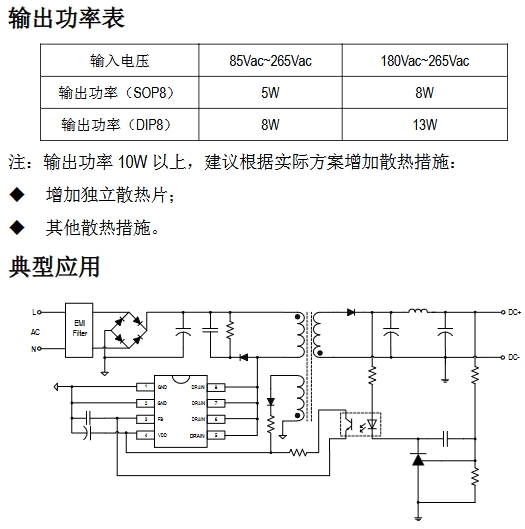

在典型应用中，SM7012的连接方式如下：
AC输入：通过EMI滤波器连接到DRAIN引脚。
DC输出：通过反馈引脚（FB）和VDD引脚进行电压调节和控制。
GND：接地引脚，确保电路的稳定运行。
SM7012是一款高性能的AC/DC PWM功率开关芯片，适用于多种小功率电源应用。其宽输入电压范围、低待机功耗和多种保护功能，使其在设计中具有很高的灵活性和可靠性。通过详细的管脚封装和典型应用图，设计工程师可以更轻松地将SM7012集成到他们的项目中，实现高效、稳定的电源解决方案。
