在现代电子设备中,电源管理芯片的选择至关重要。Fremont Micro Devices的FT8400系列芯片以其高精度、高效率和低成本的特点,成为许多小家电和智能家居设备的理想选择。本文将详细介绍FT8400系列芯片的电压输出选项、型号以及典型应用电路图。
这种灵活的电压设定方式使得FT8400能够适应多种不同的应用场景,满足不同设备的电源需求。

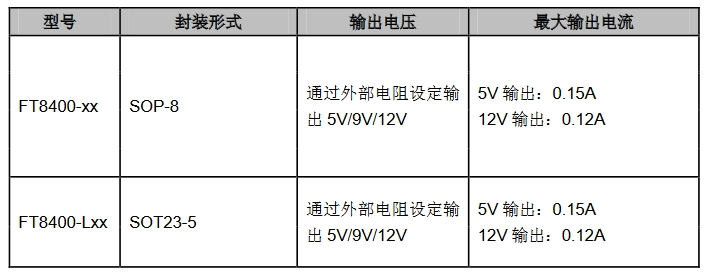

这些型号的选择为设计人员提供了灵活性,可以根据具体的应用需求和空间限制选择合适的封装形式。
下图展示了FT8400在5V和12V输出时的典型应用电路图。该电路图展示了如何通过SEL脚悬空来设定5V输出,并连接了必要的外围元件,如输入电容、输出电容和反馈电阻等。
FT8400的管脚布局如下表所示:
Pin (SOP8) | Pin (SOT23-5) | Name | Description |
---|---|---|---|
1 | 4 | GND | 芯片地,同时也是集成高压MOSFET的源极 |
2 | 3 | VCC | 芯片电源,同时也是输出反馈输入端口 |
3 | 2 | SEL | 输出电压选择输入端口 |
4 | 1 | FB | 反馈检测输入端口 |
5 | 5 | D | 集成高压MOSFET的漏极 |
6 | - | NC | 悬空脚 |
7 | - | NC | 悬空脚 |
8 | - | NC | 悬空脚 |
FT8400系列芯片的输出电压精度高达±3%,确保了在全电压输入范围内都能提供稳定的高精度输出电压。
FT8400采用低成本的BUCK方案,内置高压启动电路和高压功率开关,减少了外部元器件,极大地简化了系统应用。
FT8400内置多种保护功能,如VCC欠压保护(UVLO)、VCC过压保护(OVP)、过温保护(OTP)、逐周期过流保护(OCP)和输出短路保护(SCP),确保了系统的可靠性。
FT8400系列芯片广泛应用于小家电和智能家居设备,如:
