在现代电子设备中，电源管理是确保系统稳定运行的关键环节之一。随着技术的不断进步，市场对于高效、低功耗、高可靠性的电源解决方案的需求日益增长。上海晶丰明源半导体股份有限公司推出的BPA8506D隔离电源参考设计，凭借其卓越的性能和灵活的应用场景，成为众多工程师的首选方案之一。

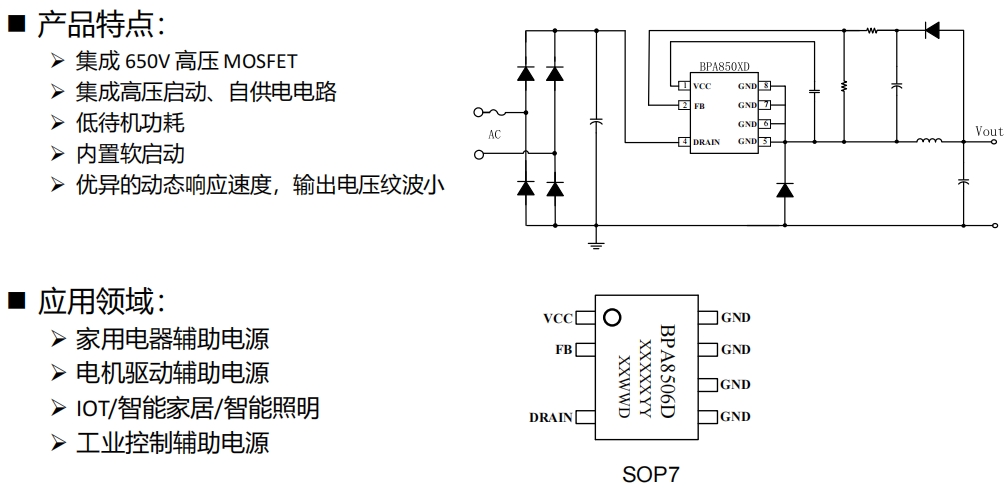

BPA8506D是一款集成了650V高压MOSFET的高性能电源管理芯片，专为满足家用电器、电机驱动、物联网设备以及工业控制等领域的辅助电源需求而设计。它不仅具备高压启动和自供电功能，还实现了低待机功耗、优异的动态响应速度以及低输出电压纹波等特性，极大地提升了电源系统的整体性能。
BPA8506D参考设计的电源规格涵盖了广泛的输入电压范围（90VAC至264VAC），能够适应不同地区的电网环境。其输出设计为双路输出：一路为18V/0.4A，另一路为5V/0.5A，满足多种设备的供电需求。此外，该设计在满载条件下的效率高达80.3%，待机功耗仅为170mW（230VAC输入，包含假负载），充分体现了其在节能方面的优势。
在电磁兼容性（EMC）方面，该设计满足CISPR22/EN55022 Class B标准，且具有至少6dB的裕量，确保在复杂电磁环境下稳定运行。同时，它还通过了2kV差模浪涌、4kV脉冲群以及15kV至20kV的ESD测试，展现出卓越的抗干扰能力。

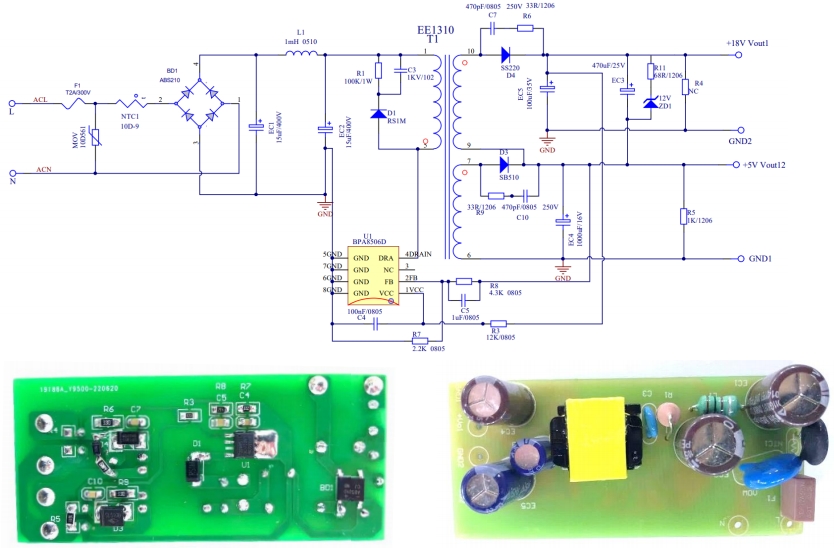

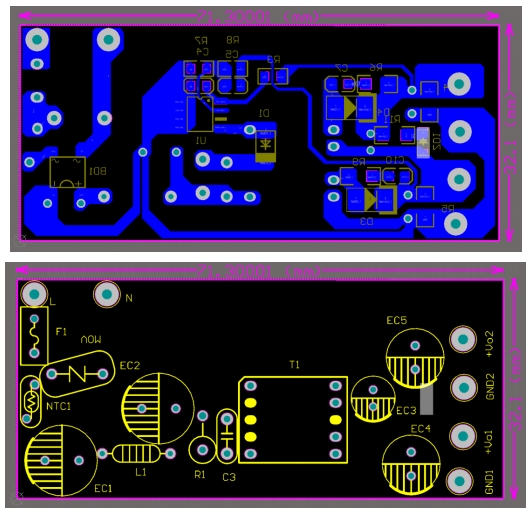

BPA8506D参考设计的电路图和实物图展示了其简洁而高效的布局。通过合理选择元件和优化电路结构，该设计实现了高性能与高可靠性的平衡。例如，采用EE1310磁芯的变压器，其初级绕组感量为950uH±7%，漏感量小于30uH，确保了高效的能量传输和稳定的输出电压。此外，电路中还配备了多种保护机制，如短路保护、过流保护等，进一步提升了系统的安全性。
在元件选择上，BPA8506D参考设计采用了高品质的电解电容、肖特基二极管和无源元件，确保了电源在不同负载条件下的稳定性和可靠性。例如，输出端的肖特基二极管在满载启动时的反向电压仅为39.6V（5V输出）和109V（18V输出），远低于其耐压值，保证了元件的安全运行。
BPA8506D参考设计在性能测试中表现出色。在输出电压纹波测试中，85VAC输入时，18V输出的纹波峰 - 峰值为92mV，5V输出的纹波峰 - 峰值为114mV；而在265VAC输入时，18V输出的纹波峰 - 峰值为79mV，5V输出的纹波峰 - 峰值为123mV。这些数据表明，该设计能够在不同输入电压条件下保持低纹波输出，为负载设备提供稳定的电源。
在动态负载测试中，BPA8506D展现了优异的动态响应能力。无论是50%至100%的负载变化，还是10%至90%的负载变化，输出电压的峰 - 峰值波动均在合理范围内，确保了电源在负载快速变化时的稳定性。此外，启动延迟时间测试表明，该设计在不同输入电压和负载条件下均能快速启动，为设备的即时运行提供了保障。
BPA8506D参考设计凭借其高性能和灵活性，适用于多种应用场景。在智能家居领域，它可以为智能照明、智能插座等设备提供稳定的辅助电源，确保设备的高效运行和低功耗待机。在工业控制领域，其优异的抗干扰能力和高可靠性使其能够适应复杂的工业环境，为电机驱动、传感器等设备提供可靠的电源支持。
随着物联网和智能家居市场的快速发展，对于高效、低功耗电源解决方案的需求将持续增长。BPA8506D参考设计以其卓越的性能和广泛的应用场景，有望在市场中占据重要地位，为各类电子设备提供稳定可靠的电源支持。
如若需要完整的BPA8506D参考设计报告，请联系三佛科技官网右侧客服~
BPA8506D隔离电源参考设计，凭借其高性能、低功耗、高可靠性和优异的电磁兼容性，成为现代电子设备电源管理的理想选择。其灵活的电路设计、合理的元件选择以及出色的性能表现，使其能够满足多种应用场景的需求。随着技术的不断进步和市场需求的持续增长，BPA8506D有望在电源管理领域发挥更大的作用，为电子设备的稳定运行提供坚实的保障。
