在现代电子设备中，开关电源芯片作为核心的电源管理单元，其性能直接影响到设备的运行效率、稳定性和用户体验。深圳市富满电子集团股份有限公司推出的FM3783GA/FM3783GB系列芯片，凭借其低功耗、高效率和完善的保护功能，成为了众多便携式设备充电器和适配器设计中的理想选择。

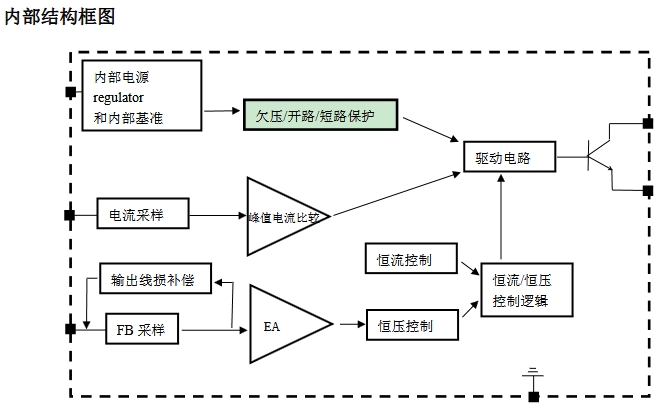

FM3783GA/FM3783GB是一款低功耗原边反馈（PSR）开关电源芯片，专为隔离型高效低功耗便携式设备充电器应用设计。该芯片内部集成了大功率BJT管，能够实现高精度的恒流恒压控制，同时具备多种保护功能，确保电源系统的安全可靠运行。
FM3783GA适用于5V2.1A的充电方案，满足六级能效标准，建议搭配FM9919B使用；而FM3783GB适用于5V2.4A的充电方案，同样满足六级能效标准，建议搭配FM9920B使用。两款芯片均采用紧凑的SOP-7封装，便于系统设计布线。
（一）高精度恒流恒压控制
FM3783GA/FM3783GB采用独特的原边反馈控制技术，能够实现高精度的恒流恒压输出。芯片通过检测原边峰值电流和反馈电压，精确控制输出电流和电压，确保在不同负载条件下都能稳定输出。其反馈电压基准值为4V，内部对地电阻在1~2MΩ之间，能够有效保证输出精度。
（二）低功耗设计
该系列芯片在设计上注重低功耗，待机功耗小于75mW，适合对功耗要求严格的便携式设备。同时，芯片采用轻载调频技术，在轻载或空载时降低开关频率，进一步减少自身功耗，提高系统效率。
（三）完善的保护功能
FM3783GA/FM3783GB集成了多种保护功能，确保电源系统的安全运行：
过温保护：当芯片温度超过150℃时，自动进入保护状态，防止芯片因过热而损坏。
VCC欠压保护：当VCC电压低于4.5V时，芯片进入欠压保护状态，防止因供电不足导致的不稳定运行。
输出过压保护：当反馈电压超过6.5V时，系统进入过压保护，保护负载设备免受高电压冲击。
C极开路保护：防止因外部连接故障导致的异常运行。
输出短路保护：在输出短路时，芯片能够快速响应并进入保护状态，防止短路电流对芯片和负载的损害。
（四）输出线损补偿技术
在大电流输出时，FM3783GA/FM3783GB能够通过输出线损补偿技术，确保足够的输出功率。该技术通过检测反馈电压和线损电阻，动态调整输出电压，补偿因线路阻抗导致的电压降，从而保证输出电压的稳定性。
（一）电源电压
启动电压（VCC_ST）：14~18V。
欠压保护阈值（VCC_UVLO）：4~4.8V。
工作电流（Icc）：580μA。
（二）恒流控制
CS管脚电压峰值（VCS1）：500mV。
轻载时CS管脚电压（VCS2）：330mV。
前沿消隐时间（TLEB）：500ns。
过流关断延时（TDELAY）：200ns。
（三）保护功能
FB过压保护阈值（VFB_OVP）：6~7V。
最大导通时间（Ton_MAX）：25μs。
过温保护阈值（TSD）：150℃。
过温保护迟滞（TSD_HYS）：30℃。
（四）BJT功率管
集电极-基极电压（BVDSS）：750V。
集电极直流电流（IC）：FM3783GA为2A，FM3783GB为2.5A。

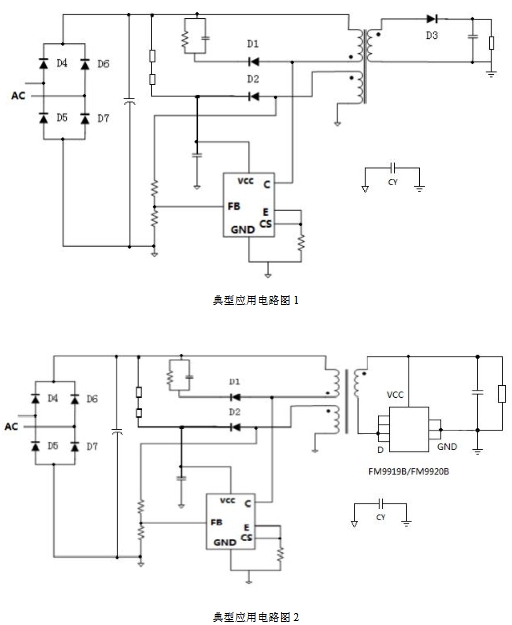

FM3783GA/FM3783GB的典型应用电路简单明了，外围元件少，便于设计和调试。以下是其典型应用电路示意图：
在该电路中：
FB管脚：连接反馈电压输入，用于恒压控制。
CS管脚：连接电流采样电阻，用于恒流控制。
VCC管脚：连接内部电源旁路电容，确保电源稳定。
E管脚：内置大功率BJT管的发射极。
C管脚：内置大功率BJT管的集电极，连接变压器原边。
GND管脚：芯片地。
FM3783GA/FM3783GB适用于多种应用场景，包括：
手机等便携式设备的充电器和适配器：提供高效、稳定的充电解决方案。
LED驱动电源：支持高精度恒流输出，适用于LED照明系统。
其他辅助电源：如小型电子设备的电源模块。
FM3783GA/FM3783GB凭借其低功耗、高效率、高精度的恒流恒压控制以及完善的保护功能，成为了便携式设备充电器和适配器设计中的理想选择。其紧凑的SOP-7封装和简单的外围电路设计，进一步简化了系统设计，降低了成本。无论是在手机充电器、LED驱动电源还是其他辅助电源应用中，FM3783GA/FM3783GB都能提供卓越的性能和可靠性，满足现代电子设备对电源管理的严格要求。
