LP3520S是一款高性能的开关电源同步整流芯片，广泛应用于充电器、适配器以及反激式控制器等开关电源控制系统。本文将详细介绍其管脚封装和典型应用图，帮助工程师更好地理解和使用该芯片。

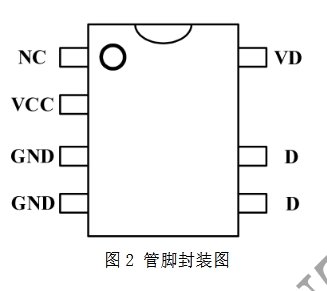

一、LP3520S的管脚封装
LP3520S采用SOP7L封装形式，这种封装形式具有体积小、散热性能好、易于焊接等特点，适合用于紧凑型电源设计。以下是其管脚定义：
管脚号 管脚名称 功能描述
1 NC 原边开通判定和副边断续预估判定设置脚
2 VCC 芯片电源
3、4 GND 芯片地，内置同步整流管源极
5、6 D 内置同步整流管漏极
7 VD 主芯高压供电端和电压检测端
这种封装形式的管脚排列紧凑，便于在PCB上布局和布线。同时，SOP7L封装的引脚间距适中，适合自动化生产。
二、LP3520S的典型应用
LP3520S主要用于开关电源的副边同步整流，能够有效提高电源转换效率，降低功耗。以下是其典型应用电路：
在该应用中，LP3520S通过其内置的同步整流管和专利的开通/关断机制，实现了高效的电源转换。其主要特点包括：
支持多种工作模式：LP3520S兼容DCM（断续模式）和CCM（连续模式），能够适应不同的电源设计需求。
快速关断能力：该芯片具有极快的关断速度，可有效降低因关断延迟导致的效率损失。
集成保护功能：LP3520S集成了VCC欠压保护、过压钳位和驱动脚去干扰技术，确保芯片在各种工作条件下都能稳定运行。
外围元器件少：由于其高度集成化，使用LP3520S设计的电源系统可以减少外围元件数量，降低设计复杂度。
三、总结
LP3520S凭借其高性能、小封装和丰富的保护功能，成为开关电源设计中的理想选择。其SOP7L封装形式和简单高效的典型应用电路，使其在充电器、适配器等电源应用中表现出色。对于追求高效率和高可靠性的电源设计工程师来说，LP3520S无疑是一个值得推荐的解决方案。
