在微控制器领域，XC8P9527以其独特的性能和丰富的功能脱颖而出，成为众多工程师和开发者关注的焦点。本文将深入探讨XC8P9527芯片的特性、系统框架以及程序存储区的结构，旨在为相关行业人士提供详尽的技术参考。
性能：XC8P9527配备0.5K×14-Bit OTP ROM、48×8-Bit SRAM及5级堆栈空间，可满足一般8位单片机在消费电子、工业控制等领域对程序存储、数据处理与临时存储的需求，并通过6级可编程电压复位（LVR）增强系统稳定性，其工作电流在不同模式下表现出色，如4MHz/5V下小于1.2mA，11KHz/5V下小于5µA，休眠模式下小于1µA，有效延长电池供电设备的续航时间。
外设特性：该芯片集成了1组双向IO端口P60～P65，每个引脚都具备可编程的上拉和下拉功能，可实现灵活的输入输出控制，其丰富的外设功能还包括12Bit PWM、8Bit TCC定时计数器以及多种中断功能，如TCC溢出中断、外部中断、输入端口状态改变中断和T1/PWM周期溢出中断，从而能够满足不同应用场景下的多样化需求，并为设备提供高效的数据交互和控制能力，提升整体性能与用户体验。
电气参数：XC8P9527芯片在电气特性上表现出色，例如其内部低速RC振荡器频率在25℃时为11KHz，低速振荡器频率为10K-25KHz，能够为系统提供稳定的时钟信号。其IO输出高电平驱动电流（除P63外）在Ioh=4.4V时可达10-12mA，低电平驱动电流（除P63外）在Iol=0.6V时为13-15mA，上拉电流（除P63外）在上拉使能、输入接地时为90-100µA，下拉电流（除P63外）在下拉使能、输入接VDD时为45-55µA，关机电流低至1µA，工作电流则涵盖多种模式，如IRC=8MHz、2clock时为1.2-1.5mA（VDD=5V），IRC=910KHz、2clock时为0.2-0.3mA（VDD=5V），低速模式下系统时钟选择低速时钟时为5-8µA（VDD=5V），为芯片在不同应用场景下的稳定运行提供了可靠的电气保障。
工作环境：芯片的工作温度范围为-40℃至85℃，储存温度范围更宽，达-65℃至150℃，输入电压为Vss-0.3V至Vdd+0.5V，输出电压为Vss-0.3V至Vdd+0.5V，工作电压范围为1.8V至5.5V，使芯片能够适应多样化的环境条件，确保在各种恶劣环境下仍能保持稳定运行，满足产品在不同应用场景中的需求，如工业自动化、汽车电子、消费电子等领域。

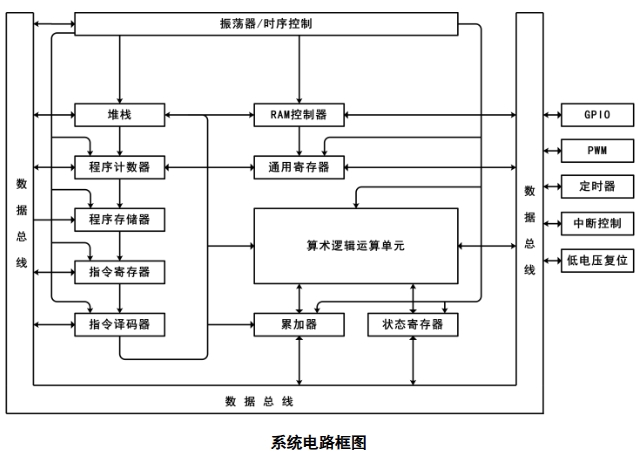

在系统框架层面，XC8P9527展现出高度集成化与模块化设计，其内部框架结构如下：
CPU：作为核心部件，XC8P9527的CPU通过优化指令集和处理架构，高效处理各类指令和数据，实现对整个系统的控制与协调，确保各模块协同运作，提升系统整体性能。
存储器：芯片存储器分为程序存储区（OTP ROM）和数据存储区（SRAM），程序存储区组织为0x0000至0x01FF，容量为0.5K×14-Bit，用于存储程序代码；数据存储区分为通用寄存器区（0x00至0x3F）和特殊功能寄存器区（0x40至0x7F），其中通用寄存器区包括R0至R9寄存器，用于数据存储和运算，如R0用于间接寻址，R1作为定时计数器，R2为程序计数器，R3为状态寄存器，R4为RAM选择寄存器，R6为P6数据寄存器，R8为PWM控制寄存器，R9为PWM周期低位寄存器，RA为PWM占空比低位寄存器，RB为PWM周期占空比高位寄存器等，为数据处理和程序执行提供了强大支持，满足复杂的控制需求；特殊功能寄存器区用于控制和管理芯片的特定功能。
定时计数器与PWM：XC8P9527集成了TCC定时计数器和PWM模块，定时计数器支持多种时钟源和预分频设置，可实现精确的时间控制和事件计数，例如定时中断、数据采集定时控制等；PWM模块可产生12位分辨率的脉宽调制信号，支持多种输出模式和调制方式，适用于电机驱动、LED调光、电源控制等场景，为各种应用提供了灵活的控制手段。
中断系统：芯片具备完善的中断处理机制，支持多个中断源，包括外部中断、端口状态改变中断、定时计数器溢出中断和PWM周期溢出中断等，每个中断源均可独立使能和配置优先级，中断响应迅速，可及时处理外部事件和内部状态变化，确保系统在复杂环境下的稳定运行，如快速响应按键输入、监测外部信号变化等。
复位电路：为保障系统的可靠性，XC8P9527设计了多种复位方式，包括上电复位（POR）、外部复位引脚输入低电平复位和低电压复位（LVR），不同复位方式在各种异常情况下快速初始化系统，恢复到稳定状态，例如在电源电压异常波动或系统受到干扰时，及时复位以避免系统故障。
时钟系统：芯片内部集成了多种振荡器，包括高速RC振荡器（8MHz）、低速RC振荡器（11KHz）和可选的晶体振荡器，通过OPTION配置可灵活选择时钟源和分频设置，满足不同应用场景对时钟频率和功耗的要求，如在高速数据处理时选择高速RC振荡器，在低功耗场景下切换到低速RC振荡器，实现性能与功耗的优化平衡。
功能特性：XC8P9527的I/O端口具备多种功能特性，每个引脚都支持可编程的上拉和下拉功能，可配置为输入或输出模式，实现灵活的外部接口设计，例如连接按键、传感器、显示设备等，还支持端口状态改变唤醒功能，在睡眠模式下，当端口状态发生变化时，芯片能够快速唤醒并响应，降低系统功耗，提升设备的待机性能，适用于电池供电设备和需要低功耗运行的场景。

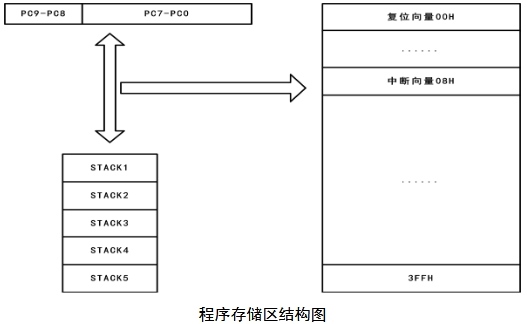

XC8P9527的程序存储区采用哈佛架构，数据总线和地址总线相互独立，这种架构大大提高了数据存储和处理的效率。具体结构如下：
寄存器组织
R0至R9寄存器：在程序存储区中，R0至R9寄存器具有特定的功能和用途。其中，R0用于间接寻址，其读写操作对应的实际地址由RAM选择寄存器R4的低6位RSR<5:0>所指向，实现对数据存储区中数据的间接访问，灵活地处理数据存储和检索任务，提升程序的通用性和可操作性。
特殊功能寄存器：除了通用寄存器外，程序存储区还包含多个特殊功能寄存器，如控制寄存器（CONT）、P6方向控制寄存器（P6CR）、T1/PWM计数器低位（T1L）和高位（T1H）、端口下拉控制寄存器（PDCR0和PDCR1）、端口上拉控制寄存器（PHCR）、EIS控制寄存器（EISCR）以及中断使能控制寄存器（IMR）等。这些寄存器通过特定的地址访问，用于配置和管理芯片的各类功能，如端口方向设置、定时计数器控制、中断使能等，为开发者提供了精细的控制手段，确保芯片能够根据应用需求进行定制化配置，实现复杂的功能和操作。
内存布局：XC8P9527的程序存储区进行了详细的内存映射，分为R页和IOC页。R页包括寄存器区（0x00至0x1F）和特殊寄存器区（0x20至0x3F），其中寄存器区用于存储通用寄存器和特殊功能寄存器，如上述的R0至R9寄存器等；特殊寄存器区用于存储一些系统寄存器和控制寄存器，用于系统的配置和管理。
IOC页为特殊页，主要包含I/O控制寄存器，如P6CR、T1L、T1H等，仅能使用IR/IW指令进行读写操作，这种内存布局方式使得程序存储区的组织更加清晰、有序，便于开发者对寄存器进行访问和操作，提高开发效率和程序的可读性。
地址分配：在程序存储区的地址分配中，每个寄存器都有唯一的地址标识，例如R0/IAR的地址为00H，R1/TCC的地址为01H，R2/PC的地址为02H等。这种地址分配方式使得开发者可以通过指令直接访问特定的寄存器，实现对芯片功能的精确控制，例如通过向控制寄存器CONT写入特定的值来配置定时计数器的时钟源和预分频比，或者通过设置中断使能控制寄存器IMR来启用或禁用特定的中断源，从而满足不同应用场景下的多样化需求，提高芯片的灵活性和可扩展性。
XC8P9527凭借其丰富的特性、系统框架，可广泛应用于消费电子、工业控制、汽车电子等领域。在智能家居中，用于智能灯具调光控制，通过PWM调节亮度；在电机驱动中，实现电机调速与控制；在健康监测设备中，采集与处理人体生理信号。该芯片为电子产品智能化与自动化提供有力支持，并将随着技术发展不断升级，拓展应用领域。
