在现代电子设备中，电源管理芯片起着至关重要的作用。PL3563C作为一款高性能、低成本的电流模PWM控制芯片，专为小功率开关电源设计，满足低功耗需求。本文将深入探讨PL3563C的特点、应用场景以及典型应用电路设计。

芯片特点

（一）低启动电流与工作电流

PL3563C的启动电流典型值仅为5μA，极大减少了启动电路的损耗。同时，较低的工作电流有助于提升系统效率，使其在轻载条件下也能保持高性能。

（二）绿色工作模式

芯片内置“无噪音绿色模式”，能够根据负载条件自适应调节工作模式。在轻载或空载时，PWM频率降低，最小工作频率固定为22kHz，有效降低开关损耗，同时避免音频噪音，满足严格的能源损耗要求。

（三）软启动功能

PL3563C集成软启动电路，系统上电时，电感电流峰值逐渐增加，减轻外部元件在启动过程中的电压应力，每次重启都伴随软启动，确保系统稳定。

（四）斜率补偿与前沿消隐

芯片在原边电流检测电路上叠加斜坡电压，提高闭环稳定性，避免次谐波震荡。同时，内置前沿消隐时间，避免功率管导通时的尖脉冲引发误触发，确保逐周期限流保护的准确性。

（五）全面的保护功能

PL3563C具备多种保护功能，包括逐周期限流保护、VDD欠压保护、输出短路保护、过温保护等，确保系统在异常情况下的安全运行。

应用场景

（一）手机充电器

PL3563C适用于手机充电器，其低启动电流和工作电流减少充电器待机功耗，绿色模式降低轻载损耗，满足节能标准，同时全面保护功能保障充电安全。

（二）机顶盒电源

在机顶盒电源应用中，PL3563C的高效率和低功耗特性确保机顶盒在长时间工作下的稳定性和可靠性，软启动功能避免电源启动时的电流冲击，延长电源使用寿命。

（三）LED驱动

对于LED驱动，PL3563C提供高精度恒压输出，确保LED亮度稳定，斜率补偿和前沿消隐功能提高系统稳定性，防止电流波动对LED造成损害。

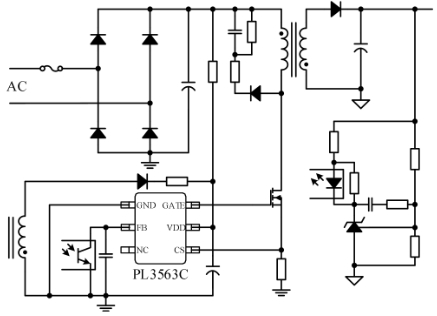

典型应用电路设计

（一）基本电路架构

PL3563C的典型应用电路为反激式开关电源电路，主要由PL3563C芯片、功率MOS管、变压器、反馈电路等组成。系统上电时，母线电压通过启动电阻对VDD引脚充电，达到开启阈值后芯片开始工作，控制功率MOS管的导通与关断，实现电能转换与传输。

（二）参数设计与优化

在设计应用电路时，需根据具体应用场景和要求，对变压器参数、反馈电路参数等进行优化设计。例如，根据输出功率和电压要求，选择合适的变压器匝数比和磁芯型号；根据负载特性和保护要求，调整反馈电路中的电阻、电容等元件参数，确保电路性能和稳定性。

结论

PL3563C凭借其低功耗、高效率、绿色模式、软启动、斜率补偿、前沿消隐以及全面的保护功能等优势，成为小功率开关电源领域的理想选择，广泛应用于手机充电器、机顶盒电源、LED驱动等场景，为电子设备的电源管理提供了高效、可靠的解决方案。
