在现代电子设备中，电源转换芯片扮演着至关重要的角色。它们不仅决定了设备的供电效率，还直接影响到设备的性能和可靠性。G2363X-12芯片以其高性能、低成本的特点，成为众多非隔离交直流转换应用的理想选择。本文将详细介绍G2363X-12芯片的丝印信息、输出功率表以及极限参数，帮助工程师更好地理解和应用这款芯片。

芯片概述

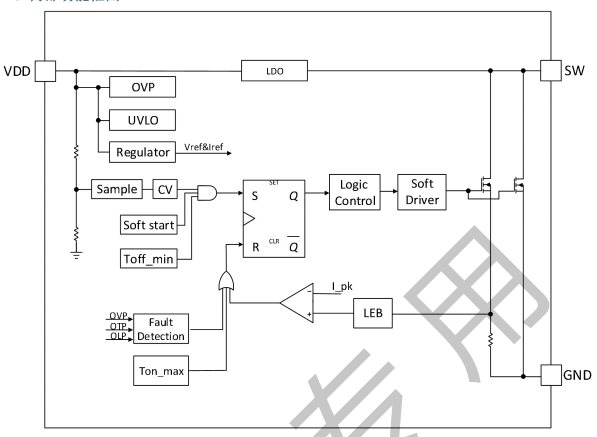

G2363X-12是一款专为非隔离交直流转换设计的高性能电源芯片。它集成了高压启动电路、电流采样电路和电压反馈回路，极大地简化了外围电路设计，降低了系统成本和体积。该芯片适用于多种应用场景，包括小家电辅助电源、电机驱动辅助电源和智能照明辅助电源等。

丝印信息

G2363X-12芯片的丝印信息是识别和追溯芯片生产批次的重要依据。丝印通常包含型号、封装形式、年代码和周期号等信息。例如，型号G2363M-12表示该芯片采用SOP8封装，而G2363P-12则表示采用DIP7封装。年代码则标识了芯片的生产年份，从2013年到2038年分别用字母A到Z表示。这些信息对于质量控制和产品追溯至关重要。

输出功率表

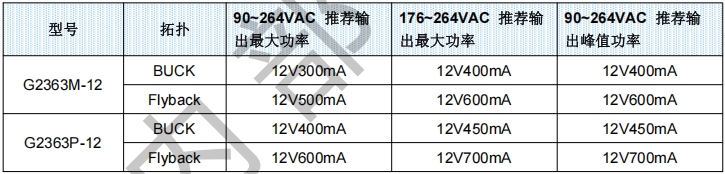

G2363X-12芯片的输出功率表详细列出了在不同输入电压范围和拓扑结构下的推荐输出功率和峰值功率。例如，在90~264VAC输入电压下，采用BUCK拓扑的G2363M-12芯片推荐输出功率为12V300mA，峰值功率为12V400mA；而在相同输入电压下，采用Flyback拓扑的G2363M-12芯片推荐输出功率为12V500mA，峰值功率为12V600mA。这些数据为工程师在设计电源电路时提供了重要的参考依据。

极限参数

极限参数是芯片在安全工作范围内能够承受的最大电气和环境条件。了解这些参数对于确保芯片的可靠性和寿命至关重要。G2363X-12芯片的极限参数包括：

    VDD直流耐压：-0.3V至22V，确保芯片在正常工作电压范围内稳定运行。

    功率MOS漏极脉冲电流：最大2A，限制了芯片在短时间内的最大电流承载能力。

    功率MOS漏极电压：650V，这是芯片能够承受的最大漏极电压，适用于高电压输入场景。

    结工作温度范围：-40℃至150℃，表明芯片能够在较宽的温度范围内正常工作。

    储存温度范围：-55℃至150℃，确保芯片在储存和运输过程中的稳定性。

    管脚焊接温度：260℃，这是焊接过程中管脚能够承受的最高温度，以避免焊接过程中损坏芯片。

    环境热阻：SOP8封装为90℃/W，DIP7封装为70℃/W，这些参数反映了芯片在不同封装形式下的散热能力。

    ESD能力：HBM ±6KV，表明芯片具有较强的静电防护能力，减少静电对芯片的损害。

总结

G2363X-12芯片凭借其高性能、低成本和丰富的保护功能，成为非隔离交直流转换应用的理想选择。通过了解丝印信息，工程师可以快速识别芯片的型号和批次；而输出功率表则为电源设计提供了明确的功率参考。极限参数的详细说明则为芯片的安全使用提供了保障。在设计电源电路时，工程师应充分考虑这些参数，以确保电源系统的高效、稳定和可靠运行。
