在电子设计领域,电源模块的性能对于整个系统的稳定运行至关重要。本文将详细解析LP2801B 12V150mA Buck设计的测试报告,涵盖其规格、原理图、电路实物图以及BOM表,旨在为相关设计人员提供参考,以便更好地理解和应用该电源模块。
LP2801B 12V150mA Buck设计是一款高效、稳定的降压电源模块,其主要规格如下:
输入电压:90V~265V AC,适用于广泛的输入电压范围,能够满足不同地区的电网要求。
输入频率:47Hz~63Hz,覆盖了常见的50Hz和60Hz电网频率。
无负载输入功率:在230VAC输入下,无负载输入功率小于100mW,表现出良好的节能特性。
输出电压:11.4V~12.6V,能够在不同负载条件下保持稳定的输出电压。
输出电流:150mA,为负载设备提供稳定的电源支持。
输出纹波电压:小于150mVP-P,在25℃环境温度下,纹波电压控制在较低水平,确保电源质量。
连续输出功率:1.8W,满足一般小型设备的功率需求。
过流保护:当输出电流超过220mA时,自动重启保护,有效防止因过流导致的损坏。
效率:在115VAC输入下,效率达到70%,表现出较高的能量转换效率。
电磁干扰:符合CISPR14/EN55014B标准,确保在使用过程中不会对周边设备产生电磁干扰。
安全性:符合IEC60335标准,保障用户使用安全。
工作环境温度:0℃~40℃,适用于常见的室内外环境。

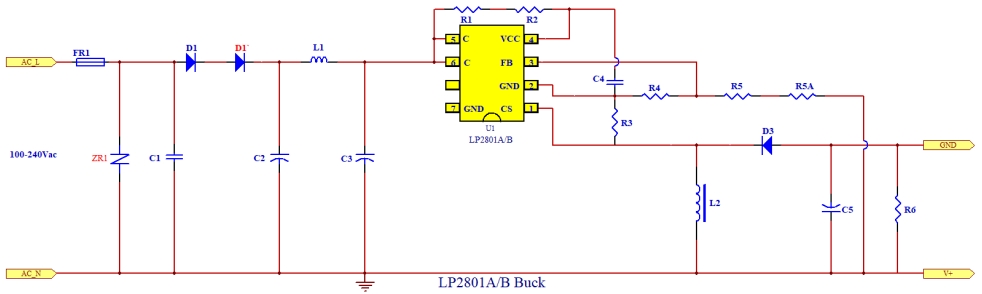

LP2801B 12V150mA Buck设计的原理图是整个电源模块设计的核心。其电路结构主要包括以下几个部分:
输入整流滤波电路:通过桥式整流器将交流输入转换为直流,并利用大容量电解电容进行滤波,为后续电路提供稳定的直流输入。
控制芯片:采用LP2801B集成贴片IC作为核心控制芯片,该芯片具备高集成度和良好的控制性能,能够实现精确的电压和电流控制。
功率开关电路:由功率MOSFET和相关驱动电路组成,根据控制芯片的指令,实现对输出电压的调节。
输出滤波电路:通过电感和电容组成的滤波网络,进一步降低输出纹波,提高电源质量。
保护电路:包括过流保护、过压保护等,确保电源模块在异常情况下能够安全工作。
电路实物图是将原理图转化为实际可操作的电路板的重要依据。LP2801B 12V150mA Buck设计的电路实物图展示了其紧凑的布局和合理的元件分布。从实物图中可以看到:
元件布局:元件排列整齐,便于焊接和维修。关键元件如控制芯片、功率MOSFET等均位于电路板的合适位置,以确保良好的散热和电气性能。
走线设计:走线简洁明了,尽量减少信号干扰。电源线和地线采用较粗的线宽,以降低线路阻抗,提高电源传输效率。
散热设计:在功率元件附近设计有适当的散热措施,如散热孔或散热片,以保证电路在高功率输出时的稳定性。

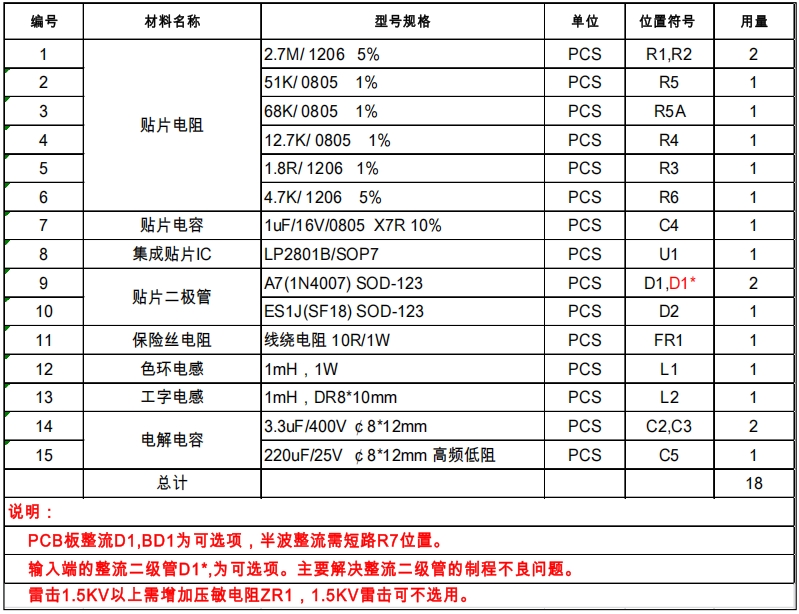

BOM表(物料清单)是实现LP2801B 12V150mA Buck设计的关键文件,它详细列出了电路中所需的所有元件及其规格。以下是该设计的BOM表内容:
贴片电阻:包括2.7MΩ、51KΩ、68KΩ、12.7KΩ、1.8Ω、4.7KΩ等不同阻值的贴片电阻,用于电路中的分压、限流等功能。
贴片电容:如1uF/16V的X7R电容,用于高频滤波和稳定电压。
集成贴片IC:LP2801B/SOP7,作为核心控制芯片,实现电源模块的控制功能。
贴片二极管:如A7(1N4007)、ES1J(SF18)等,用于整流和保护电路。
保险丝电阻:线绕电阻10Ω/1W,用于过流保护。
色环电感:1mH,1W的色环电感,用于输出滤波。
工字电感:1mH,DR8*10mm的工字电感,用于输入滤波。
电解电容:3.3uF/400V、220uF/25V等不同规格的电解电容,用于滤波和储能。
通过以上规格、原理图、电路实物图以及BOM表的详细解析,我们可以全面了解LP2801B 12V150mA Buck设计的特点和优势。该电源模块凭借其高效、稳定、节能的特性,适用于多种小型电子设备,能够为设备的稳定运行提供可靠的电源支持。
