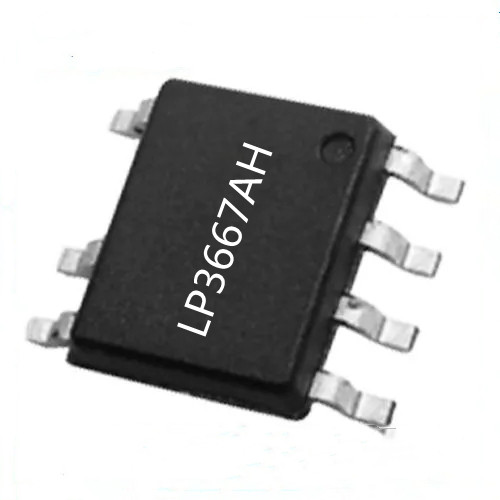

LP3667AH芯茂微2.5W/SOP7隔离型充电器电源芯片
5V 500MA SOP7
24小时全国服务热线：0755-85279055
24小时全国服务热线：0755-85279055
LP3667AH是一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片，外围设计极其简单。LP3667AH固定原边峰值电流， 通过变压器原副边匝比来设置输出恒流点；通过设定一个 FB 电阻来设置输出恒压点。为了实现系统成本的极致简化， LP3667AH 内置启动电路，外围不需要启动电阻，内置 FB 下偏电阻，固定峰值电流来实现取消限流电阻；采用自供电的方式来取消辅助绕组 VCC 供电二极管。
LP3667AH为了优化输出电流的一致性， 内置输入线电压补偿功能；为了节约外围的线材，LP3667采用了固定输出线缆补偿的方式进行输出电压补偿。
LP3667AH集成了多种的保护功能，包括 VCC 钳位/欠压保护，输出短路保护，过温保护。
LP3667AH采用 SOP7L 封装
集成 BJT，适用于 5W 以下隔离方案
自供电，优化系统成本
待机功耗 75mW
专利的电流驱动，降低温升
内置 FB 下偏电阻
内置高精度的固定峰值电流，恒流精度高
输出线损补偿技术
输出短路保护功能
VCC 欠压保护功能
过温保护
适配器、充电器
LED 驱动电源
线性电源和 RCC 开关电源升级换代
其它辅助电源
