LP3718CA 芯茂微18W自供电PSR控制芯片
18W ASOP6
24小时全国服务热线：18902855590
24小时全国服务热线：18902855590
LP3718CA 是一款高度集成的隔离型适配器和充电器的自供电PSR控制芯片，外围设计极其简单。 LP3718 通过外置电阻，可调原边峰值电流，再 通过变压器原副边匝比来设置输出恒流点；通过设定 FB 上偏电阻和下偏电阻来设置输出恒压点。
为了实现系统成本的致简化，LP3718 内置启动电路，外围不需要启动电阻；采用自供电的方式 来取消辅助绕组 VCC 供电二极管。 为了实现更好的输出电压调整率，LP3718 内置 输出线缆补偿功能，可以通过设定 FB 外置上偏电 阻的值来调节输出线缆补偿值。

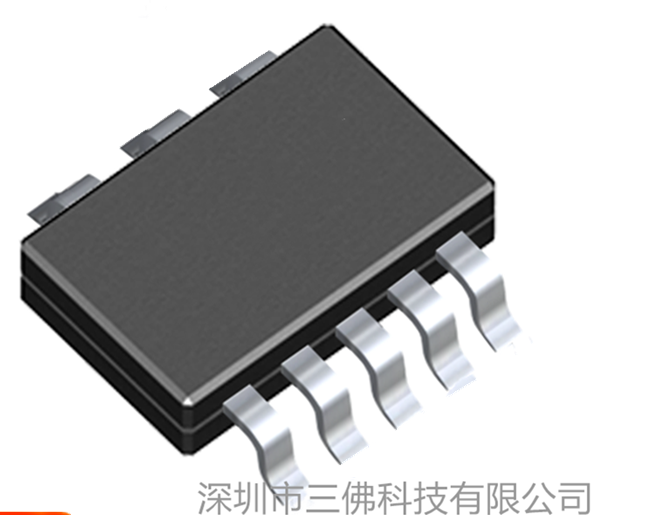

LP3718 集成了多种的保护功能，包括 VCC 钳 位/欠压保护，FB 脚上电阻开路保护，输出短路保 护，输出过压保护以及过温保护等保护功能。 LP3718 采用 SOP8L、ASOP6 以及 DIP7 封装
集成 BJT，适用于 24W 以下隔离方案
内置启动电路，无需启动电阻
自供电技术取消辅助绕组 VCC 供电二极管
通过外置电阻，可调峰值电流
很低的待机功耗
砖利的电流驱动，降低温升
输出线损补偿技术
输出短路保护功能
输出过压保护
VCC 欠压保护功能
FB 脚上电阻开路保护
过温保护。
适配器、充电器
LED 驱动电源
线性电源和 RCC 开关电源升级换代
其它辅助电源
