在电源管理芯片领域，晶丰明源的BP85221AL芯片以其卓越的性能和高集成度，成为了阻容降压方案的有力替代者。这款芯片不仅在性能上实现了对传统方案的“降维打击”，更在成本和体积上提供了竞争优势。

BP85221AL的工作原理

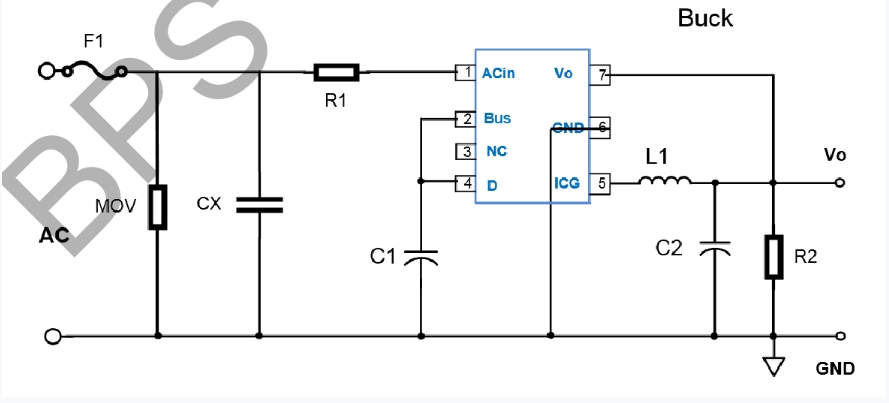

BP85221AL是一款专为全电压85~265VAC输入设计的Buck/Buck-Boost开关电源驱动芯片。它通过内部的PWM控制器和高压MOSFET，实现了高效的电压转换。芯片内部集成了1600V整流二极管、550V高压MOSFET、高压启动和自供电电路、电流采样电路、电压反馈电路以及续流二极管，这些集成特性使得BP85221AL在设计上更为简洁，同时减少了外部元件的需求，降低了系统的整体成本和体积。

BP85221AL的主要特点

    高集成度：集成了整流二极管、高压MOSFET、VCC电容、续流二极管和反馈二极管，简化了外部电路设计。
    宽输入电压范围：适应85~265VAC的全电压输入，提供了广泛的应用适应性。
    低待机功耗：小于100mW@230Vac的待机功耗，满足了现代电源对能效的要求。
    优异的动态响应：快速的动态响应和低输出电压纹波，保证了电源的稳定性和可靠性。
    全面的保护功能：包括输出短路保护(SCP)、输出过载保护(OLP)和迟滞过温保护(OTP)，确保了系统的安全运行。
    自适应开关频率：最高75kHz的自适应开关频率，改善了EMI性能，同时提供了设计的灵活性。

BP85221AL与阻容降压的比较

传统的阻容降压方案虽然具有体积小、成本低的优点，但在性能上存在稳定性差、效率低、安全性不足等问题。BP85221AL芯片则在保持了体积和成本优势的同时，通过其高集成度和全面保护功能，实现了对阻容降压方案的“降维打击”。它不仅提供了更高的效率和稳定性，还通过集成化设计降低了外部元件数量，简化了电路设计，提高了整体的可靠性。

结论

晶丰明源的BP85221AL芯片以其高性能、高集成度和全面的保护功能，成为了替代传统阻容降压方案的优选。它不仅在技术上实现了降维打击，更在实际应用中展现了卓越的性价比和可靠性，是现代电源管理设计的不二之选。
