BP85224DA是晶丰明源推出的一款高性能、高集成度、低待机功耗的开关电源驱动芯片，专为全电压85~265VAC输入的Buck、Buck-Boost变换器拓扑应用设计。这款芯片以其极简的外围设计和出色的性能，成为5V200mA电源规格的理想选择。

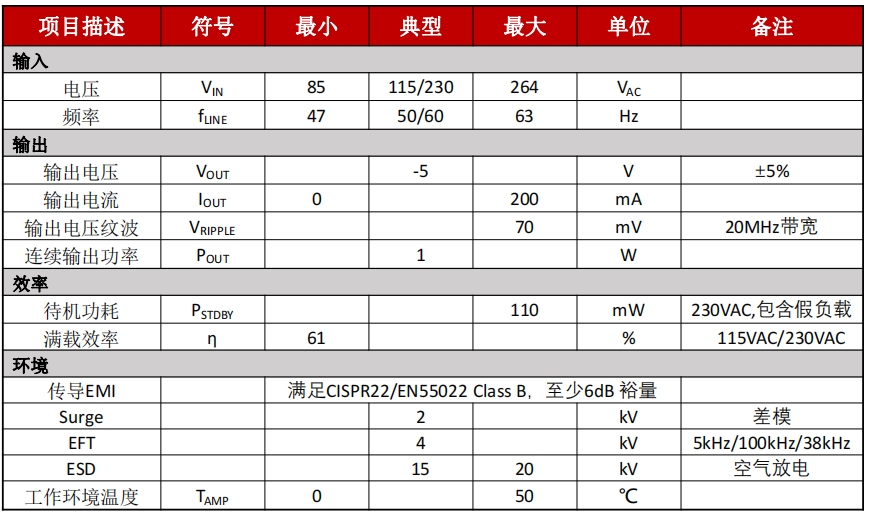

BP85224DA 5V200mA电源规格

    输入电压范围：85Vac-265Vac，使得BP85224DA能够适应全球不同的电源环境。
    输出电压：固定5V输出，适用于大多数需要5V电源的设备。
    持续输出电流：200mA，满足中小功率设备的需求。
    低待机功耗：小于50mW@230Vac，符合现代电源对能效的要求。

BP85224DA电路图和设计要点

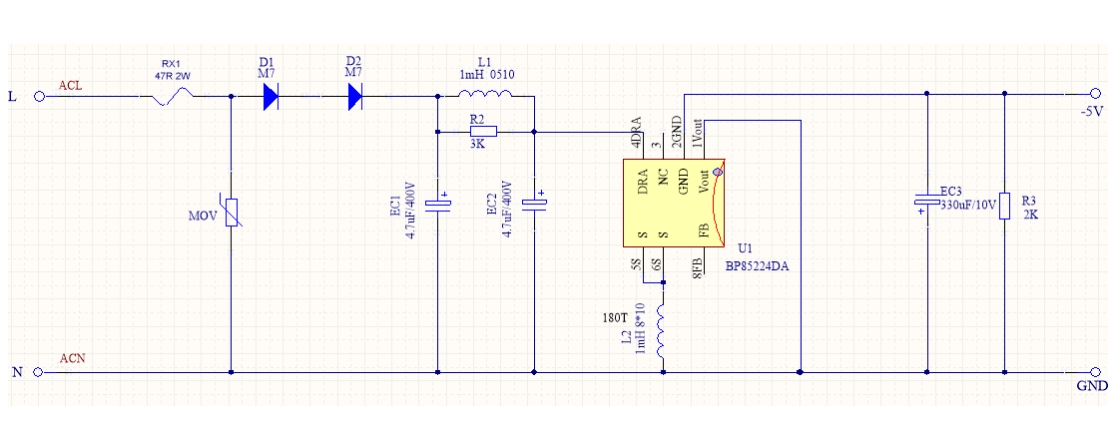

BP85224DA的典型应用电路图如下：

    VOUT：输出电压端，提供稳定的5V输出。
    GND：接地端，确保电路的稳定运行。
    FB：反馈端，用于输出电压的反馈调节。
    DRAIN：连接高压MOSFET的漏极，负责电源的开关控制。
    IC-GND：芯片地，与DRAIN配合工作。
    NC：空脚，无需连接。

BP85224DA电路设计中的关键元件包括：

    电感L1：1mH电感，用于储能和滤波。
    电容EC1和EC2：2.2uF/400V电容，用于输出电压的稳定。
    电容EC3：220uF/16V电容，提供大容量滤波。
    二极管D1和D2：M7快速恢复二极管，用于保护电路。

BP85224DA内部集成了VCC电容、反馈电阻、续流二极管以及供电二极管，极大地简化了电路设计，降低了系统成本和复杂性。

BP85224DA应用领域

BP85224DA适用于多种小家电辅助电源，如空气炸锅、破壁机、电饭煲等，提供稳定可靠的电源解决方案。

结论

BP85224DA以其高集成度、优异的性能和极简的外围设计，成为5V200mA非隔离电源设计的优选。这款芯片不仅能够满足小家电电源的需求，还能在其他需要5V电源的应用中发挥重要作用。选择BP85224DA，意味着选择了一个高效、可靠且经济的电源解决方案。
