在现代电子设备中，电源适配器的性能和效率至关重要。本文将详细介绍基于FT8395PB2和FT8374FB的六级无Y适配器电源参考设计，旨在提供一种高性价比、高效率的电源解决方案。
FT8395PB2 是一款高度集成的原边反馈控制芯片，具备以下特点：
工作在脉冲频率调制(PFM)模式下，轻载时系统功耗极小。
启动电流最大为3uA，可以使用大启动电阻提高节能效果。
提供多种保护功能，包括输入欠压锁定、峰值电流限制、恒流控制和过温保护。
FT8374FB 是一款高性能的同步整流芯片，具有以下特性：
支持CCM/OR/DCM的反激转换器。
自供电以支持宽的输出电压范围(3.3V-21V)。
极简的外围元件，只需1个电容。
超短的开启和关断延迟(20ns)。
高效率与低功耗：FT8395PB2和FT8374FB的组合提供了高效率的电源转换，同时在轻载时保持低功耗，满足六级能效要求。
简化设计：极简的外围元件需求减少了电路设计的复杂性和成本。
高集成度：集成了多种功能和保护特性，包括欠压锁定(UVLO)、过温保护(OTP)、逐周期电流限制(OCP)等。
优秀的EMI特性：内置的抖频技术使得EMI处理更加简单，有助于通过相关认证。

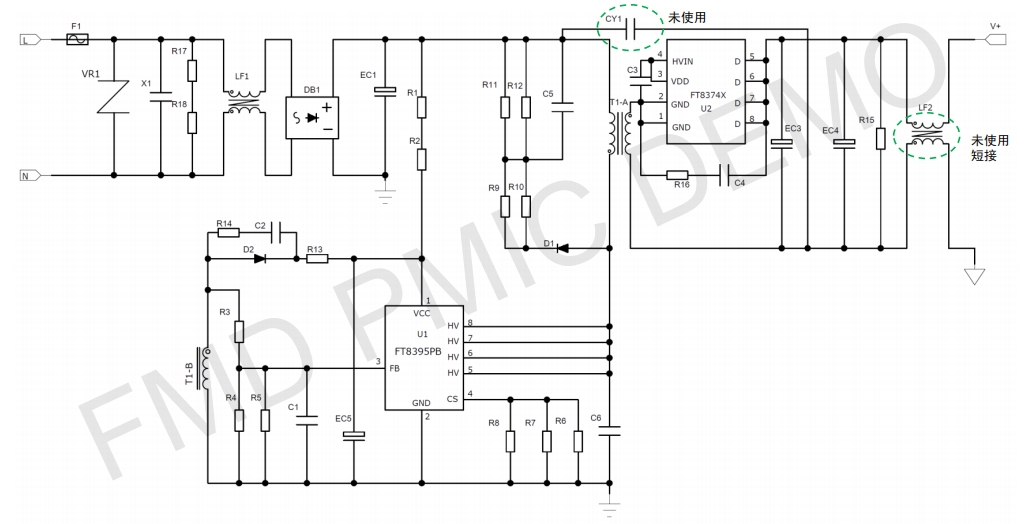

3. 设计要点及电路原理图
输入电压范围：全电压范围待机低于75mW，满足能效六级标准。
开关频率：典型65kHz开关频率，提供良好的EMI特性。
保护机制：包括过压/欠压/过温/短路保护等，确保系统的高可靠性。
4.变压器规格和PCB布局
5.应用场景
适配器：适用于各种电子设备的电源适配器，如手机、笔记本电脑等。
充电器：可以用于设计高效率的充电器，满足USB PD和PPS快充需求。
LED驱动：适用于需要高效率和高稳定性的LED照明应用。
6. 结论
FT8395PB2和FT8374FB的组合为六级无Y适配器电源提供了一个高性能、高效率的解决方案。这种设计不仅满足了现代电子设备对电源效率和稳定性的需求，而且通过简化的外围电路设计降低了成本，是电源适配器设计的优选方案。
