1、FT8440X电源简介
FT8440X是一款高性能、高精度、低成本的非隔离PWM功率开关。它包含一个专门的电流模PWM控制器和一个高压功率开关管。内置的误差放大器经过优化保证优越的动态响应，稳定的闭环反馈使得FT8440X在全电压输入范围内都能得到稳定的高精度输出电压。
2、电源规格

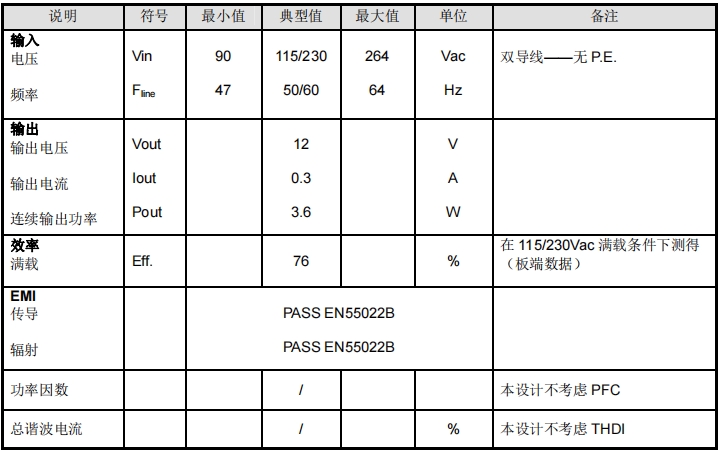

下表给出的是设计的最低可接受指标，实际性能在后续的测试结果部分给出。
3、

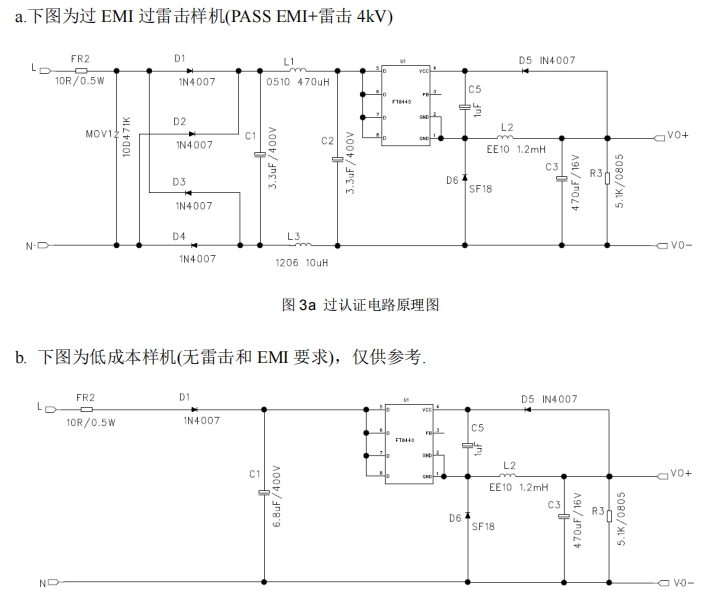

3、电路原理图
a.下图为过 EMI 过雷击样机(PASS EMI+雷击 4kV)
b.下图为低成本样机(无雷击和 EMI 要求)，仅供参考
4、PCB布局
*1mm的 PCB 厚度
*分立手插元件 PCB 顶层 SMD 元件底层(双面板单面元件)
5、物料清单
以上部分为FT8440X部分能效方案设计报告，如需完整版报告请联系三佛科技在线客服。
