芯茂微12V2A,24V 2A隔离电源芯片

LPKSF001 概述

LPKSF001 是一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片，外围设计简单。

LPKSF001 通过外置电阻，可调原边峰值电流，再通过变压器原副边匝比来设置输出恒流点；通过设定 FB 上偏电阻和下偏电阻来设置输出恒压点。

为了实现系统成本的简化，LPKSF001 内置启动电路，外围不需要启动电阻；采用自供电的方式来取消辅助绕组 VCC 供电二极管。

为了实现更好的输出电压调整率，LPKSF001内置输出线缆补偿功能，可以通过设定 FB 外置上

偏电阻的值来调节输出线缆补偿值。

LPKSF001 集成了多种的保护功能，包括 VCC钳位/欠压保护，FB 脚上电阻开路保护，输出短路保护，输出过压保护以及过温保护等保护功能。LPKSF001 采用 DIP7 封装。

LPKSF001特点

集成 BJT，适用于 24W 以下隔离方案

内置启动电路，无需启动电阻

自供电技术取消辅助绕组 VCC 供电二极管

通过外置电阻，可调峰值电流

低的待机功耗

砖利的电流驱动，降低温升

输出线损补偿技术

输出短路保护功能

输出过压保护

VCC 欠压保护功能

FB 脚上电阻开路保护

过温保护。

LPKSF001应用

适配器、充电器

LED 驱动电源

线性电源和 RCC 开关电源升级换代

其它辅助电源。

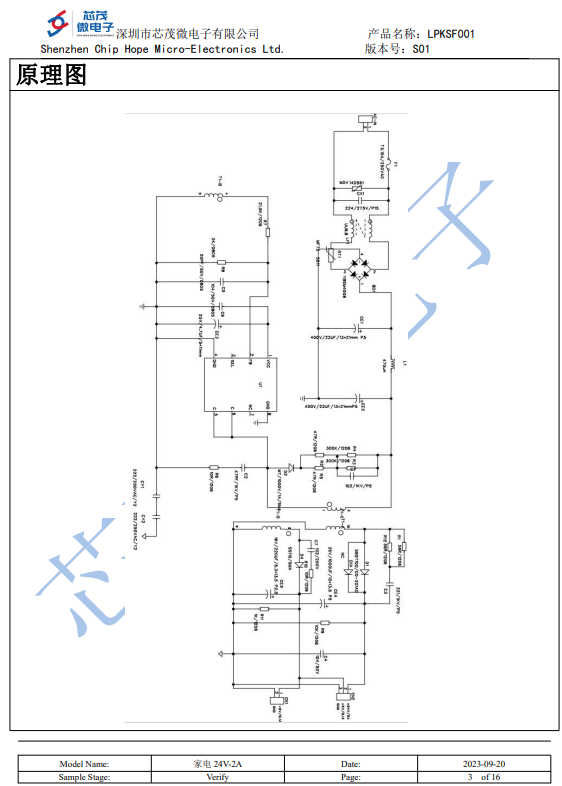

LPKSF001原理图：
