AIP8P005B是一款由中微爱芯生产的1K OTP ROM的I/O型8位微控制器，以其高性能和低功耗特性，广泛应用于小家电领域。该芯片具有良好的内部高速RC振荡和高抗干扰性能，能够满足多种嵌入式应用需求。

AIP8P005B技术规格

以下是AIP8P005B的主要技术规格：

存储器配置

    ROM：1K*16位OTP ROM
    RAM：48字节

I/O引脚配置

    输入输出双向端口：P0、P1、P2、P5
    单向输入引脚：P1.1
    可编程的漏极开路引脚：P1.0
    具有唤醒功能端口：P0、P1电平变化触发
    内置上拉电阻端口：P0、P1、P2、P5
    外部中断引脚：P0.0，由寄存器PEDGE控制，触发方式为上升沿或下降沿

工作电压与温度

    工作电压：2.4V~5.5V
    工作温度：-40℃至+85℃

定时器/计数器

    两个8位定时/计数器

中断源

    3个中断源

双时钟系统

    普通模式：高、低速时钟同时工作
    低速模式：只有低速时钟工作
    睡眠模式：高、低速时钟都停止工作
    绿色模式：由T0周期性的唤醒

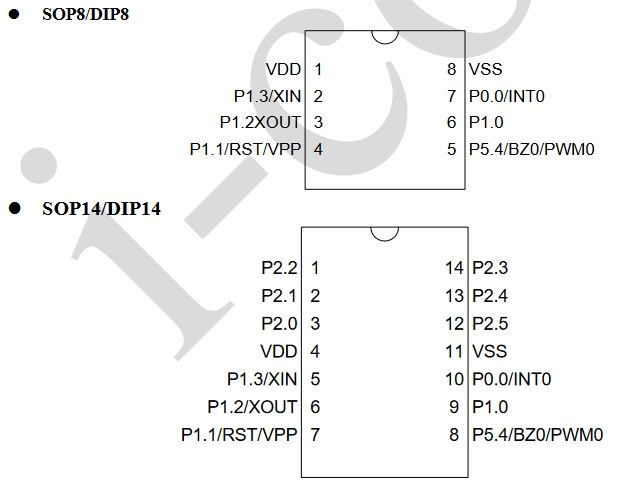

封装形式

    DIP8/SOP8/DIP14/SOP14

复位方式

AiP8P005B支持多种复位方式，包括上电复位、看门狗复位、掉电复位以及外部复位（仅在外部复位引脚处于使能状态）。

AIP8P005B内部电路图

AIP8P005B的内部结构主要包括以下几个部分：

    CPU核心：负责执行指令和控制微控制器的操作。
    存储器：包括1K的OTP ROM和48字节的RAM，用于存储程序和数据。
    I/O端口：提供多个双向I/O端口，用于与外部设备进行数据交换。
    定时器/计数器：用于提供定时和计数功能，适用于各种定时相关的应用。
    中断系统：允许微控制器响应外部和内部事件。
    振荡器：内部高速RC振荡器，为微控制器提供时钟信号。
    复位电路：确保微控制器在各种复位条件下能够正确重启。

结论

AIP8P005B以其丰富的功能和灵活的配置，成为了小家电领域和其他嵌入式应用的理想选择。其技术规格和内部电路设计使其能够在多种工作环境中稳定运行，满足不同应用的需求。
