LP3667B是一款高性能的初级侧调节（PSR）控制IC，广泛应用于反激式开关电源设计中。它以其极简的外围元器件和高成本效益而受到青睐。本文将详细介绍LP3667B的引脚功能图，并探讨其在电源设计中的应用。

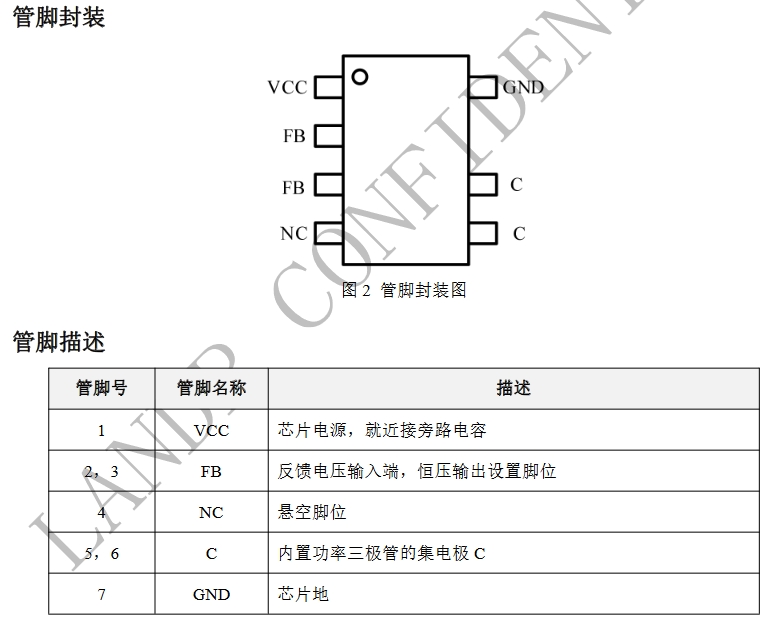

LP3667B引脚功能图

LP3667B采用SOP7L封装，其引脚功能如下：

    VCC (Pin 1): 芯片电源，需要就近接旁路电容以稳定供电。
    FB (Pin 2 & 3): 反馈电压输入端，用于恒压输出设置。通过分压电阻设置所需输出电压。
    NC (Pin 4): 悬空脚位，无特定功能。
    C (Pin 5 & 6): 内置功率三极管的集电极，用于连接变压器初级绕组。
    GND (Pin 7): 芯片地，与变压器连接端走线应尽量短。

LP3667B应用解析

LP3667B内部集成了振荡器、PWM控制器、电流限制、热保护和软启动等功能，使得电路设计更为简便。其内部的PWM控制器决定了开关频率，通常在几十千赫兹至几百千赫兹之间，以实现较高的转换效率。

在反激式开关电源设计中，LP3667B的关键组件包括输入滤波器、开关功率管、变压器、整流二极管、输出滤波电容以及反馈电路。输入滤波器用于消除电网中的干扰，提高电源质量；开关功率管（通常为MOSFET）在LP3667B的控制下进行开关操作；变压器是反激式电源的核心，其设计需考虑磁芯材料、线圈匝数比以及工作频率等因素，以保证能量有效传递；整流二极管将变压器次级侧的交流电压转换为直流电压；输出滤波电容则用于平滑直流输出，减少纹波；反馈电路则根据输出电压调整LP3667B的PWM信号，确保输出电压稳定。

结论

LP3667B以其高效的性能和简化的设计，成为反激式开关电源设计中的理想选择。通过理解其引脚功能和应用原理，工程师可以更有效地利用LP3667B设计出高效、稳定的电源解决方案。
