LP15R045S是一款由深圳芯茂微电子有限公司（Shenzhen Xinmao Microelectronics Co., Ltd）设计生产的高性能副边同步整流芯片。这款芯片集成了同步整流MOS，特别适用于隔离型的同步整流应用，尤其适合于对高效率有需求的充电器场合。以下LP15R045S的技术规格和电路图的详细介绍。

LP15R045S技术规格

封装类型：LP15R045S采用SOP7封装，这是一种常见的表面贴装封装形式，便于自动化装配和集成。

工作电流：在正常工作条件下，LP15R045S的工作电流为260μA，这有助于降低整体系统的功耗。

供电电压：该芯片的供电电压为5.2V，确保了芯片在各种条件下的稳定运行。

存储和工作温度：LP15R045S的存储温度范围为-55℃至+150℃，工作温度范围为-40℃至+150℃，使其适用于广泛的环境条件。

集成特性：LP15R045S集成了VCC欠压保护、过压钳位以及驱动脚去干扰技术，增强了芯片的可靠性和稳定性。

工作模式：该芯片兼容DCM（断续电流模式）、BCM（边界连续模式）、QR（准谐振）和CCM（连续电流模式）等多种工作模式，提供了设计的灵活性。

专利技术：LP15R045S采用专利的整流管开通技术和周期追踪技术，有效避免了因激磁振荡引起的驱动芯片误动作以及在CCM工作条件下纯电压判定的关断延迟造成的效率损失。

LP15R045S电路图和应用

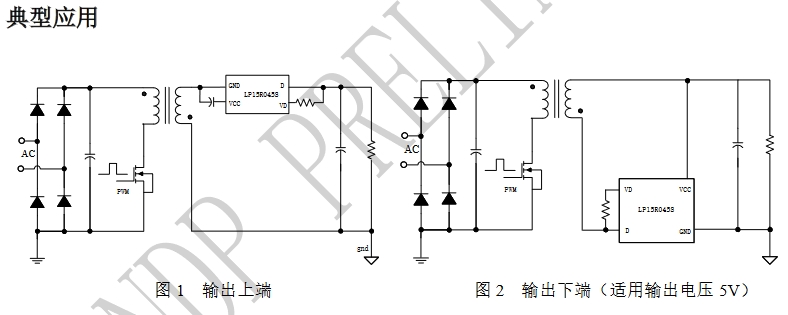

LP15R045S的典型应用电路包括输出上端和输出下端两种配置，适用于不同的设计需求。在输出上端配置中，LP15R045S通过VCC脚接收电源，D脚连接同步整流管的漏极，GND脚连接芯片地和同步整流管的源极，VD脚则用于芯片高压供电以及信号检测。

在设计PCB时，应遵循以下指南以确保最佳性能：

    主功率回路走线要短粗，以减少电阻和电磁干扰。
    VCC的旁路电容需要紧靠芯片VCC管脚和GND管脚，以确保稳定的电源供应。
    当VCC接输出电压正端供电时，VCC和GND要尽量靠近输出电容的两端，以减少电压降和噪声。
    增加D引脚的铺铜面积以提高芯片散热，从而提高可靠性和效率。

结论

LP15R045S以其高性能、集成度高和广泛的应用兼容性，成为了充电器和适配器同步整流的理想选择。其专利技术和多种保护功能，使其在提供高效率的同时，也确保了系统的稳定性和安全性。无论是在设计新的充电器解决方案，还是在寻求现有产品的升级，LP15R045S都是一个值得考虑的选项。
