在现代电子设计中，非隔离电源解决方案因其高效、紧凑和成本效益而越来越受到青睐。KP3114系列芯片作为高性能的BUCK转换器，提供了多种非隔离方案，以满足不同应用场景的需求。本文将详细介绍KP3114系列的三种非隔离方案：1W、2.5W和4W的BUCK转换器，以及它们的典型应用。

1. KP3114 -- 1W BUCK非隔离全集成方案 5V/200mA

方案特点：

    高精度可调输出，确保输出电压稳定。
    集成700V MOSFET，提供高效的电源转换。
    全程工作稳定，无异音，适合对噪声敏感的应用。
    超低待机功耗，输入功耗小于100mW，有助于节能。
    输出电压低纹波，动态响应快，保证电源质量。
    具备Surge Pass 2.5kV的浪涌保护，符合EN55022B标准，增强了电路的可靠性。
    内置完善的保护机制，包括过流保护、过温保护、前沿消隐、过热保护和过压保护。

典型应用：

    风扇、电水壶、养生壶、普通取暖器、门铃主控板等。

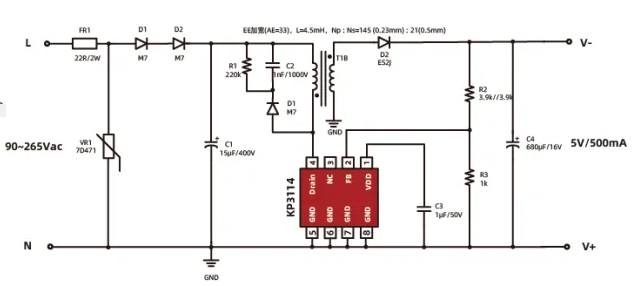

2. KP3114 -- 2.5W BUCK非隔离反激方案 5V/500mA

方案特点：

    集成700V MOSFET，提供高效的电源转换。
    全程工作稳定，无异音，适合对噪声敏感的应用。
    超低待机功耗，输入功耗小于80mW，进一步降低能耗。
    满载效率高达90%以上，实现高效能转换。
    具备Surge Pass 2kV的浪涌保护，符合EN55022B标准，增强了电路的可靠性。
    内置完善的保护机制，包括过流保护、过温保护、前沿消隐和过压保护。

典型应用：

    养生壶、智能风扇等。

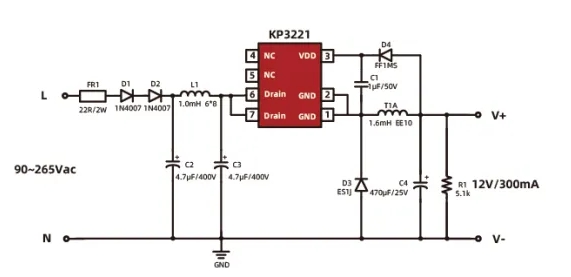

3. KP3221 -- 4W BUCK非隔离方案 12V/300mA

方案特点：

    可调宽12V输出，提供灵活的电压选择。
    集成700V MOSFET和高压启动电路，确保稳定启动。
    超低待机功耗，输入功耗小于50mW，实现节能。
    输出电压低纹波，动态响应快，保证电源质量。
    具备Surge Pass 2kV的浪涌保护，符合EN55022B标准，增强了电路的可靠性。
    内置完善的保护机制，包括过流保护、过温保护、前沿消隐、过热保护和过压保护。

典型应用：

    电饭煲、电暖器等。

结论

KP3114系列芯片提供了多样化的非隔离电源解决方案，适用于从低功率到中等功率的广泛应用。其高性能、高效率和高可靠性的特点，使其成为电子设计工程师在设计电源管理电路时的理想选择。随着电子设备对能效和性能要求的不断提高，KP3114系列的非隔离方案将继续在电源设计领域发挥重要作用。
