在现代电子设备中，电源适配器的性能和效率至关重要。本文将详细介绍LP8773S+LP20R100T这一12V3A适配器方案的原理图和电路板设计，以及其技术规格和应用领域。

LP8773S+LP20R100T方案概述

LP8773S+LP20R100T方案是一款高性能的电源适配器解决方案，它结合了LP8773S芯片和LP20R100T电感器，能够提供高达3A的稳定电流输出。该方案以其高效率、低功耗和优越的EMI性能而受到市场的青睐。

LP8773S+LP20R100T方案技术规格

LP8773S是一款集成了多种功能的电源管理芯片，其特点包括：

    轻松满足能效六级标准。
    输入电压断电保护。
    专有的准谐振技术。
    数字抗抖动技术实现无音频噪声操作。
    数字频率监控技术。
    数字抖频技术优化EMI。
    待机功耗小于100mW。
    多模式控制方式提升效率。
    最大限制频率80KHz。
    QR模式，52KHz最小频率限制。
    CCM模式，自适应斜坡补偿。
    内置软启动功能。
    管脚浮空保护。
    内置同步斜坡补偿。
    前沿消隐。
    VDD欠压、过压以及钳位保护。

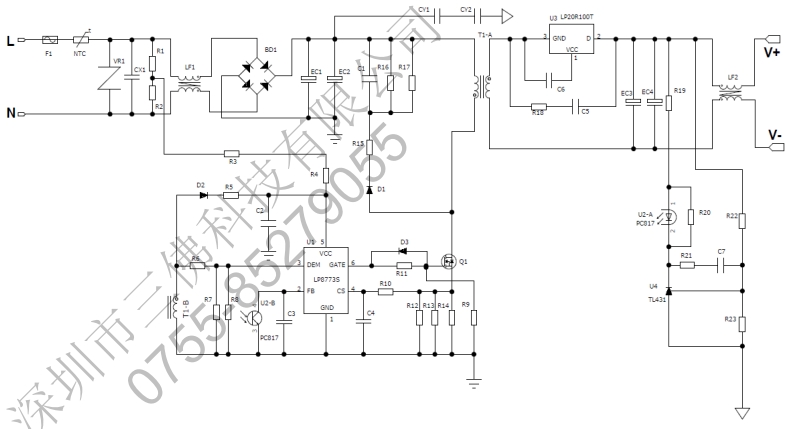

LP8773S+LP20R100T方案原理图设计

LP8773S+LP20R100T方案的原理图设计简洁而高效。核心部分包括LP8773S芯片和LP20R100T电感器，以及其他必要的外围元件。原理图设计中，特别注意以下几点：

    输入滤波：确保电源适配器的输入端有足够的滤波，以减少EMI和提高电源质量。
    反馈回路：通过精确的反馈回路设计，确保输出电压的稳定性和准确性。
    保护电路：包括过压、欠压、过流和短路保护，以确保电源适配器在各种异常情况下的安全运行。

LP8773S+LP20R100T方案电路板设计

电路板设计同样遵循简洁高效的原则。主要考虑因素包括：

    布局：关键元件如LP8773S和LP20R100T应尽可能靠近放置，以减少PCB走线的电阻和电感。
    走线：电源线和地线应尽可能宽，以减少电压降和提高电流承载能力。
    散热：考虑到功率损耗，电路板设计应有足够的散热措施，如散热孔和大面积的铜箔。

LP8773S+LP20R100T方案应用领域

LP8773S+LP20R100T方案适用于多种需要12V3A电源的场合，包括但不限于：

    工业控制系统。
    通信设备。
    家用电器。
    笔记本电脑和平板电脑的电源适配器。

结语

LP8773S+LP20R100T方案以其卓越的性能和可靠性，为电源适配器市场提供了一个强有力的选择。通过精心设计的原理图和电路板，该方案能够满足各种高要求的应用需求，确保设备的稳定运行和长期可靠性。随着技术的不断进步，LP8773S+LP20R100T方案有望在未来的电源适配器设计中发挥更大的作用。
