LP3792是一款由芯茂微电子生产的低功耗原边反馈控制芯片，主要用于充电器和适配器。这款芯片以其特有的输出线损补偿技术而闻名，能够有效补偿输出电流在输出线上的损耗压降。

LP3792技术规格

电气参数：

    电源电压 (VCC_ST)：启动电压范围在14V至18V之间。
    欠压保护阈值 (VCC_UVLO)：6.5V至7.5V。
    过压保护阈值 (VCC_OVP)：28V。
    启动电流 (IST)：在VCC=VCC-ST-1V时，范围从0至0.6uA。
    工作电流 (Icc)：500uA。
    驱动电压 (VOUT)：15V。
    电流采样阈值 (VCS1 & VCS2)：分别为500mV和330mV。
    前沿消隐时间 (TLEB) 和 芯片关断延迟 (TDELAY)：均为200ns。
    反馈基准电压 (VFB)：在3.94V至4.06V之间。
    输出线补偿 (VCOMP_LINE)：在VFB=-10V，RLINE=30K时为120mV。
    待机频率 (FNO_LOAD)：500Hz。
    最大工作频率 (FMAX)：132KHz。

LP3792保护功能：

LP3792具备多重保护功能，包括开路保护、过压保护、短路保护和过温保护。

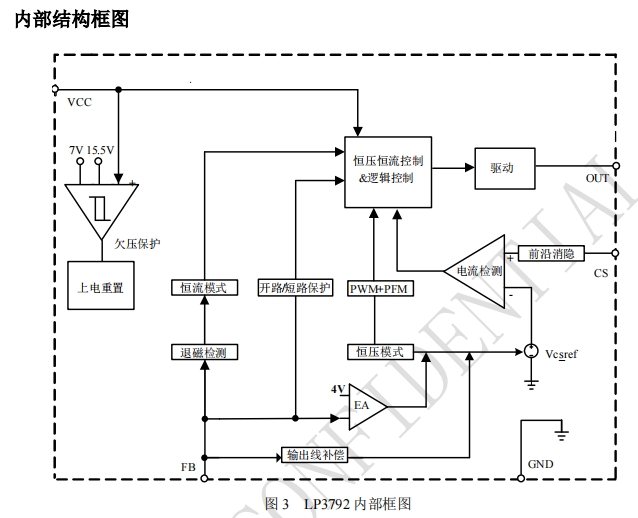

LP3792电路图

LP3792的典型应用电路图如下所示：

    1 OUT：驱动端，连接外置MOS管的栅极。
    2 GND：芯片地。
    3 VCC：芯片电源，就近接旁路电容。
    4 CS：电流采样端，接采样电阻到地。
    6 FB：反馈电压输入端。

LP3792应用领域

LP3792适用于多种应用场景，包括：

    手机、无绳电话、PDA、MP3等便携式设备的适配器和充电器。
    LED驱动电源。
    线性电源和RCC开关电源的升级换代。
    其他辅助电源等。

LP3792以其高效率、高精度和多重保护功能，在电源管理领域中扮演着重要角色，特别是在需要高效率和高稳定性的充电器和适配器设计中。
