在电源设计领域，晶丰明源的BP8523D是一款备受关注的非隔离降压电源芯片。它以其高集成度和优异的性能，为5V/100mA的非隔离参考设计提供了一个低成本、高效率的解决方案。本文将详细介绍BP8523D的特性、设计优势以及如何实现5V/100mA的非隔离参考设计。

BP8523D芯片特性

BP8523D是一款高压输入具有5V恒压输出特性的驱动芯片，它采用了先进的多模式控制和环路补偿技术。这款芯片无需外部补偿电路，无需外部VCC电容，内部集成了650V功率开关、续流二极管、高压自供电电路、电流采样电路、电压反馈电路，以及丰富的保护功能。这些特性使得BP8523D在非隔离辅助电源应用中表现出色。

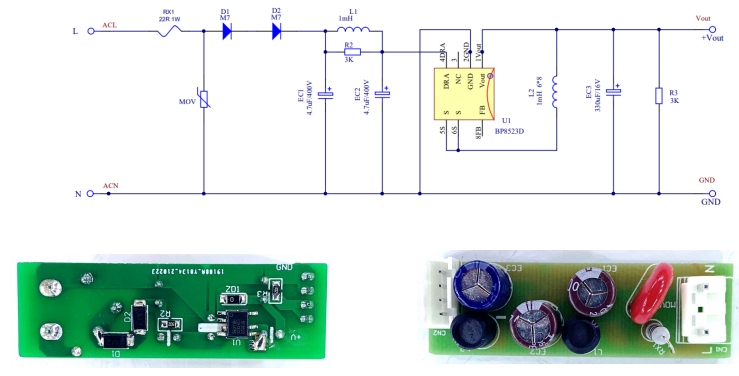

BP8523D电路图及实物

BP8523D设计优势

BP8523D的设计优势主要体现在以下几个方面：

    高集成度：集成了高压MOS管、VCC电容、续流二极管和反馈电路，减少了外部元件的需求，节省了系统成本和体积。
    优异的恒压输出特性：无需外部VCC电容和环路补偿器件，即可实现优异的恒压输出。
    低待机功耗：在230Vac输入下待机功耗小于50mW，有效降低系统待机功耗。
    多模式控制技术：采用PWM/PFM多模式控制技术，有效降低系统待机功耗，提高转换效率并改善动态性能。
    完善的保护功能：包括输出短路保护，输出过载保护，输出过压保护，逐周期过流保护，过热保护等，确保系统稳定运行。

实现5V/100mA非隔离参考设计

要实现5V/100mA的非隔离参考设计，可以遵循以下步骤：

    选择合适的电感和电容：根据BP8523D的规格书，选择适当的电感和电容值，以满足5V/100mA的输出要求。
    设计PCB布局：合理布局PCB，确保电源路径尽可能短，减少电磁干扰。

    实现保护电路：利用BP8523D内置的保护功能，设计相应的保护电路，提高系统的可靠性。
    进行性能测试：在设计完成后，进行性能测试，确保输出电压稳定，纹波和噪声在可接受范围内。

结论

晶丰明源的BP8523D芯片为5V/100mA的非隔离参考设计提供了一个高效、可靠的解决方案。其高集成度、优异的恒压输出特性以及完善的保护功能，使得它在小家电辅助电源等应用中具有广泛的应用前景。通过合理的设计和测试，BP8523D能够满足现代电源设计的需求，为电子设备提供稳定可靠的电源供应。
