在电源设计领域，非隔离电源转换器因其成本效益和简化的设计而受到青睐。BP85256D是一款高性能、高集成度的开关电源驱动芯片，专为全电压85~265VAC输入的Buck、Buck-Boost变换器拓扑应用设计。本文将详细介绍基于BP85256D的非隔离参考设计，输出规格为12V/300mA。

BP85256D芯片概述

BP85256D芯片内部集成了650V高压MOSFET、高压启动和自供电电路、电流采样电路、电压反馈电路以及续流二极管。这款芯片采用先进的控制技术，无需外部VCC电容和环路补偿即可实现优异的恒压输出特性，有助于减少外围器件数量，节省系统成本和体积，同时提高可靠性。

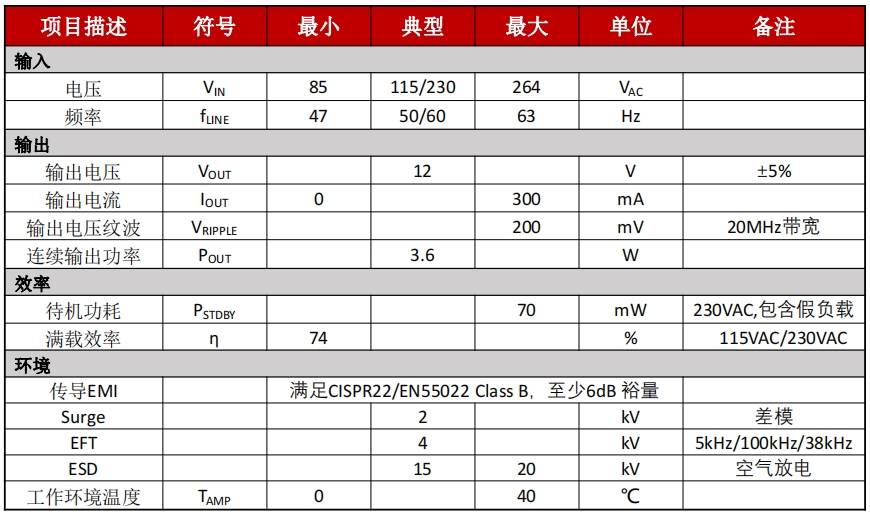

12V/300mA电源规格

BP85256D在12V/300mA的应用中表现出色，能够提供稳定可靠的电源输出。这款芯片的低待机功耗（50mW@230Vac）和优异的动态响应速度，使其成为小家电辅助电源、电机驱动辅助电源以及IOT/智能家居/智能照明等应用的理想选择。

电路设计原理

BP85256D的电路设计通常包括以下几个关键部分：

    输入电路：包括保险电阻、防雷压敏电阻、整流桥堆、EMI滤波电容以及滤波电感。
    功率处理级：由BP85256D芯片、续流二极管、输出电感及输出电容构成。
    保护电路：内置过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。

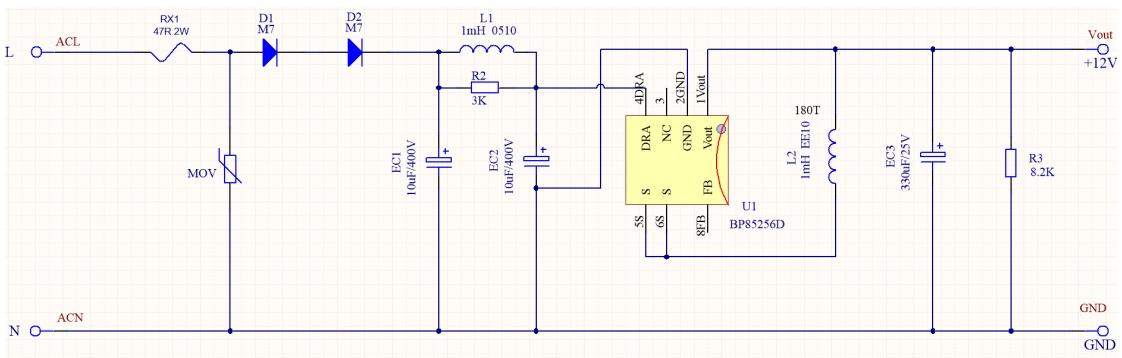

电路图示例

一个典型的BP85256D应用电路图可能包括以下元件：

    VOUT：输出电压端，芯片内部反馈二极管阳极。
    GND：输出电压参考地，内部续流二极管阳极。
    NC：无连接。
    DRAIN：芯片内部高压MOSFET漏极，提供自供电电流。
    IC-GND：芯片地，内部MOSFET源极。
    FB：电压采样端，内部反馈二极管阴极，外部无需连接。

设计注意事项

在设计基于BP85256D的电源时，应注意以下几点：

    确保输入电压范围在85~265VAC之间。
    选择合适的电感和电容，以满足12V/300mA的输出要求。
    考虑EMI和安全规范，确保电路符合相关标准。
    利用芯片的保护功能，提高电源的可靠性。

结论

BP85256D提供了一种高效、可靠的非隔离电源解决方案，特别适合12V/300mA的应用。通过精心设计的电路，可以确保电源的稳定性和效率，满足各种电子设备的需求。无论是小家电还是智能家居设备，BP85256D都能提供所需的电源支持。
