FT8395HB2是一款由Fremont Micro Devices（辉芒微电子）生产的原边反馈控制芯片，广泛应用于充电器、适配器电源等领域。这款芯片以其高性能、高效率和低成本的特点受到市场的青睐。本文将详细介绍FT8395HB2的管脚定义及其典型功率，帮助工程师更好地理解和应用这款芯片。

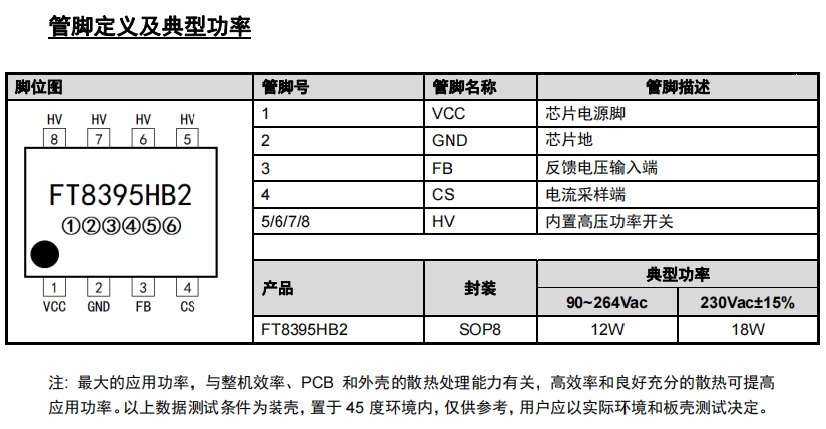

FT8395HB2管脚定义

FT8395HB2采用SOP8封装，共有8个管脚，每个管脚都有其特定的功能。以下是各管脚的定义及功能：

    CC (1) - 芯片电源脚：为芯片提供电源。
    GND (2) - 芯片地：芯片的接地端。
    FB (3) - 反馈电压输入端：用于输入反馈电压，以实现恒压或恒流控制。
    CS (4) - 电流采样端：用于采样输出电流，以实现恒流控制。
    HV (5/6) - 内置高压功率开关：内置的高压功率开关，用于控制电源的开关。
    B (7) - 输入端：连接到输入电压。
    Vo+ (8) - 输出电压正极：输出电压的正极。
    Vo- (6/7/8) - 输出电压负极：输出电压的负极（在SOP8封装中，这三个管脚是连接在一起的）。

典型功率及应用

FT8395HB2的典型功率和应用环境如下：

    最大输入电压：FT8395HB2能够承受的最大输入电压为90~264V，这使得它适用于广泛的输入电压范围，包括全球不同的电网标准。

    最大输出功率：在良好的散热条件下，FT8395HB2能够支持高达12W的输出功率。在特定的测试条件下（如装壳，置于45度环境内），最大输出功率可达18W。

    效率：FT8395HB2在设计上注重效率，能够满足6级能效标准，适用于对效率要求严格的待机电电源。
    应用场景：FT8395HB2适用于多种应用，包括手机、平板电脑、路由器、家用电器等充电适配器，以及PoE电源等。

结论

FT8395HB2以其原边反馈控制技术、高效率和优异的EMI性能，成为充电器和适配器电源设计的理想选择。通过深入了解其管脚定义和典型功率，工程师可以更有效地利用这款芯片，设计出性能优越、成本效益高的电源解决方案。随着技术的不断进步，FT8395HB2将继续在电源管理领域发挥重要作用。
