在现代电子设备中，电源管理是确保设备稳定运行的关键。随着技术的进步，对于电源效率和尺寸的要求也越来越高。LP3568BG是一款专为12W开关电源设计的同步整流芯片，它以其高效率、小尺寸和易用性在电源管理领域脱颖而出。本文将详细介绍LP3568BG的功能、特点以及如何在设计中实现其最大潜力。

LP3568BG概述

LP3568BG是一款高性能的同步整流芯片，专为需要高效率和高功率密度的12W开关电源应用而设计。它通过同步整流技术，显著提高了电源的效率，减少了能量损耗，同时降低了发热，使得电源设计更加紧凑和可靠。

LP3568BG核心特性

    高效率同步整流：LP3568BG采用先进的同步整流技术，与传统的肖特基整流相比，能够显著降低损耗，提高效率。
    小尺寸封装：LP3568BG的封装尺寸小，适合空间受限的应用，如便携式设备和紧凑型电子产品。
    宽输入电压范围：支持宽范围的输入电压，适应不同的电源环境。
    保护功能：内置多种保护功能，如过压保护、欠压保护和过热保护，确保电源的稳定和安全。

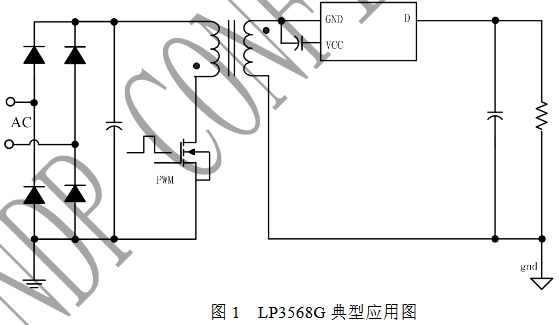

LP3568BG典型应用图

LP3568BG的应用场景广泛，包括但不限于：

    便携式设备：如智能手机、平板电脑的充电器。
    小型家电：如电动牙刷、剃须刀等个人护理设备的电源适配器。
    工业控制：在自动化设备和传感器中作为稳定的电源解决方案。
    医疗设备：为需要高可靠性电源的医疗设备提供动力。

LP3568BG的工作原理

LP3568BG通过同步整流技术，实现了高效率的电源转换。在传统的开关电源中，输出整流通常使用肖特基二极管，这会在整流过程中产生较大的电压降和功率损耗。LP3568BG采用同步整流MOSFET替代肖特基二极管，由于MOSFET的导通电阻远低于肖特基二极管，从而大幅降低了功率损耗，提高了效率。

同步整流的优势

    降低功耗：同步整流减少了整流过程中的功耗，提高了电源的整体效率。
    减少发热：由于功耗的降低，相应的发热量也减少，有助于延长电源的使用寿命。
    提高功率密度：高效率使得电源设计可以更加紧凑，适合空间受限的应用。

LP3568BG管脚封装图

LP3568BG的设计考虑

在设计中使用LP3568BG时，需要考虑以下几个关键因素：

    散热设计：虽然LP3568BG的发热量较低，但仍需合理设计散热方案，以确保长期稳定运行。
    输入电压范围：根据应用需求选择合适的输入电压范围，以确保电源的兼容性。
    保护电路设计：合理设计保护电路，以充分利用LP3568BG的保护功能，提高电源的可靠性。

结论

LP3568BG作为一款12W开关电源同步整流芯片，以其高效率、小尺寸和强大的保护功能，为电源设计提供了新的解决方案。随着电子设备对电源效率和尺寸要求的不断提高，LP3568BG将成为越来越多设计工程师的首选。通过深入了解LP3568BG的特性和工作原理，工程师可以更好地利用这款芯片，设计出更加高效、可靠的电源解决方案。
