在现代电子设备中，电源管理IC扮演着至关重要的角色，它们负责调节和分配电源，确保设备稳定运行。BP2522x系列是一系列高效的电源管理IC，广泛应用于各种电源转换场景。本文将详细介绍BP2522x系列的型号特点以及12V和24V输出的典型应用电路。

BP2522x系列型号概述

BP2522x系列包括以下型号：

    BP2522B：具有17毫欧（mΩ）的导通电阻（Rds(ON)）和500伏特（V）的漏源电压（BVDSS）。
    BP2522CH：具有16毫欧（mΩ）的导通电阻和650伏特（V）的漏源电压。
    BP2522D：具有9毫欧（mΩ）的导通电阻和500伏特（V）的漏源电压。
    BP2522F：具有5.6毫欧（mΩ）的导通电阻和500伏特（V）的漏源电压。

这些型号均采用SOT33-5A封装，适用于不同的电流和电压需求。

12V/24V典型应用图解析

12V输出应用

以BP2522B为例，其在12V输出应用中的典型电路设计如下：

    输入电压范围：90-265V，50Hz。
    输出电流：150mA。
    电路组成：包括整流桥、滤波电容、BP2522B芯片、光耦合器、稳压二极管等。
    特色：通过在SEL引脚接入Vcc后加入3V稳压二极管，可以调整输出电压至15V。

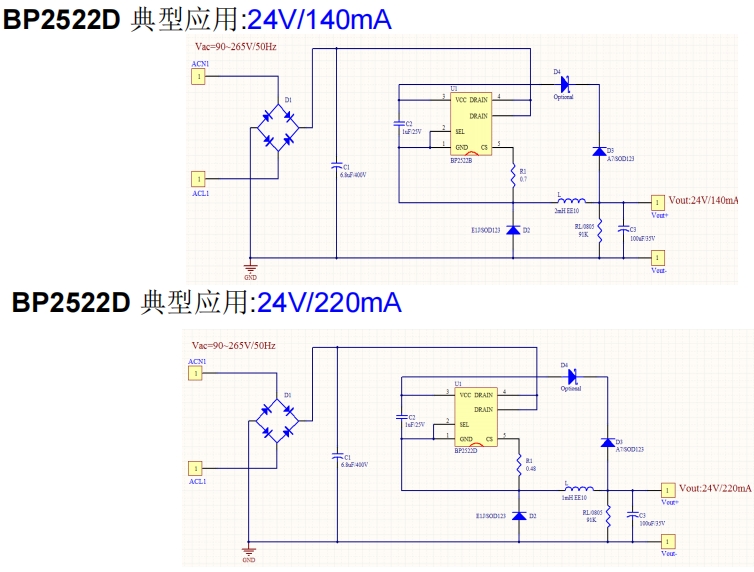

24V输出应用

以BP2522D为例，其在24V输出应用中的典型电路设计如下：

    输入电压范围：90-265V，50Hz。
    输出电流：140mA和220mA两种配置。
    电路组成：与12V输出类似，但根据输出电流的不同，可能需要调整部分元件参数。

BP2522x系列的应用优势

    高效率：低导通电阻设计，减少了能量损耗，提高了电源转换效率。
    宽输入电压范围：能够适应不同的电源输入条件，增强了电路的适应性。
    灵活的输出电压调整：通过简单的电路调整，可以实现不同电压的输出，增加了设计的灵活性。
    封装紧凑：SOT33-5A封装使得IC占用空间小，适合空间受限的应用场景。

结论

BP2522x系列电源管理IC以其高效率、宽输入电压范围和灵活的输出电压调整等特点，在电源转换领域展现出广泛的应用前景。通过典型的12V和24V输出应用电路，设计者可以根据不同的需求选择合适的型号，实现高效、稳定的电源管理。随着电子设备对电源管理要求的不断提高，BP2522x系列IC将继续在电源设计中发挥重要作用。
