在电子制造领域，集成电路（IC）的封装方式对其性能、尺寸和应用有着重要影响。DIP（双列直插式封装）和SOP（小外型封装）是两种常见的IC封装技术。了解它们之间的区别对于电子设计工程师选择合适的封装技术至关重要。本文将详细探讨DIP和SOP封装的定义、特点以及它们之间的主要差异。

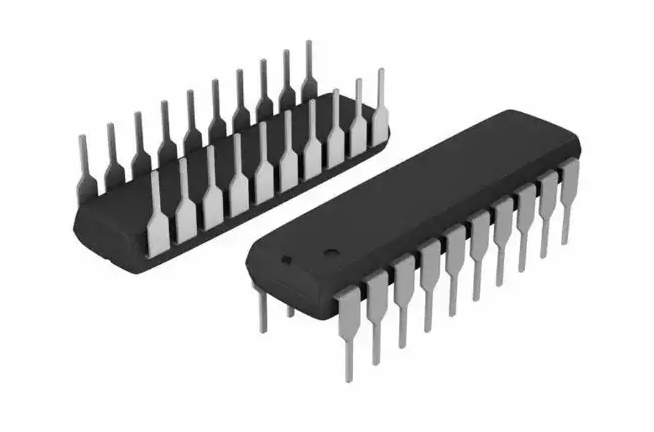

DIP封装简介

DIP封装，全称为Dual In-line Package，即双列直插式封装，是一种早期广泛使用的IC封装形式。它具有以下特点：

    引脚排列：引脚从封装的两侧以直线形式伸出，通常成对排列。
    物理尺寸：DIP封装的物理尺寸相对较大，这限制了其在小型化设备中的应用。
    引脚数量：DIP封装的引脚数量相对较少，这限制了其复杂性和功能性。
    安装方式：DIP封装的IC通常通过直插的方式安装在电路板上，这要求电路板设计必须留有足够空间以容纳引脚。
    成本：由于其简单的结构和成熟的制造工艺，DIP封装的成本相对较低。

SOP封装简介

SOP封装，全称为Small Outline Package，即小外型封装，是一种更现代化的IC封装技术。它具有以下特点：

    引脚排列：SOP封装的引脚从封装的两侧以L形或鸥翼形伸出，引脚间距更小。
    物理尺寸：SOP封装的物理尺寸较小，适合用于小型化和高密度的电子设备。
    引脚数量：SOP封装可以容纳更多的引脚，支持更复杂的电路设计。
    安装方式：SOP封装的IC通常通过表面贴装技术（SMT）安装在电路板上，这有助于减少电路板的尺寸和重量。
    性能：由于其紧凑的设计，SOP封装有助于提高电路的性能和可靠性。

DIP与SOP封装的主要差异

    尺寸和空间占用：SOP封装比DIP封装更小，占用的空间更少，更适合现代电子设备的小型化趋势。
    引脚数量和排列：SOP封装可以容纳更多的引脚，并且引脚排列更紧凑，而DIP封装的引脚数量较少，排列较为分散。
    安装方式：DIP封装需要直插安装，而SOP封装采用表面贴装，后者有助于提高电路板的空间利用率和组装效率。
    成本和复杂性：DIP封装由于其简单和成熟，成本较低，适用于成本敏感的应用；SOP封装由于其复杂性，成本相对较高，但提供了更高的性能和可靠性。
    应用领域：DIP封装常用于一些传统的、对尺寸要求不高的应用，而SOP封装则广泛应用于现代的消费电子、通信设备和计算机等领域。

结论

DIP和SOP封装各有优势和局限，选择哪种封装技术取决于具体的应用需求、成本预算和设计目标。随着电子技术的不断进步，SOP封装因其小型化和高性能的特点越来越受到青睐。然而，在一些成本敏感或对尺寸要求不高的应用中，DIP封装仍然是一个可行的选择。了解这些差异有助于工程师在设计阶段做出更合适的决策。
