PL3376C是一款由PMicro生产的电源管理芯片，主要用于反激式开关电源的恒流/恒压调节。本文将详细介绍PL3376C的工作原理和结构图，帮助用户更好地理解和应用这款芯片。

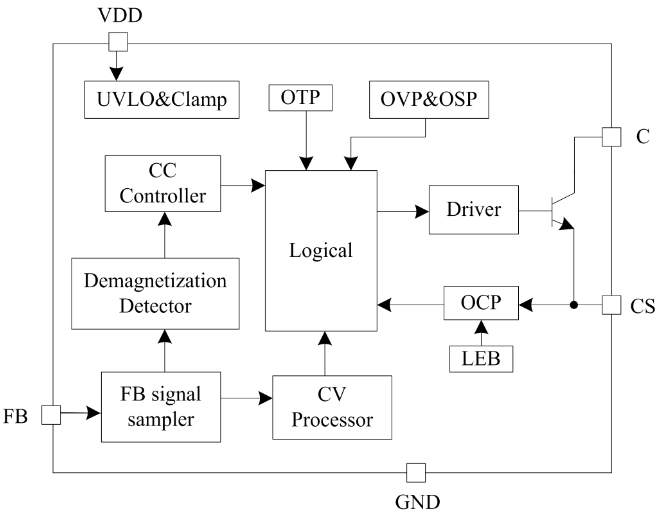

工作原理图详解

PL3376C采用原边控制技术，通过高度集成的功率开关，实现了精确的电流和电压调节。以下是PL3376C的工作原理图详解：

输入电压（VDD）：PL3376C的供电电压范围为-0.3V至VDDclamp V，确保芯片在不同电压下稳定工作。

恒流/恒压调节：PL3376C通过内置的控制逻辑，实现恒流和恒压输出。在满载时，芯片工作在PFM（脉冲频率调制）模式，随着负载降低，逐渐进入绿色模式，提高系统效率。

保护功能：PL3376C具备多种保护功能，包括逐周期峰值电流检测、VDD欠压/过压保护、输出过压保护、输出短路保护和过温保护等，确保电路安全稳定运行。

复合模式应用：PL3376C的复合模式应用使其在低静态功耗、低音频噪音和高效率之间取得平衡。

结构图详解

PL3376C采用SOP-7封装，具有7个引脚，以下是各引脚的功能详解：

FB（反馈引脚）：用于反馈输出电压，实现恒压控制。

CS（电流感测引脚）：用于感测输出电流，实现恒流控制。

VDD（供电引脚）：芯片的供电引脚，电压范围为-0.3V至VDDclamp V。

E（使能引脚）：用于使能或禁用芯片的工作。

C（输出电容引脚）：连接输出电容，用于稳定输出电压。

GEN（基准电压引脚）：用于设定芯片的基准电压，影响恒流/恒压的精度。

引脚数量：PL3376C共有7个引脚，本体长度为4.0mm，加引脚长度为6.2mm，宽度为5.0mm，高度为1.75mm，脚间距为1.27mm。

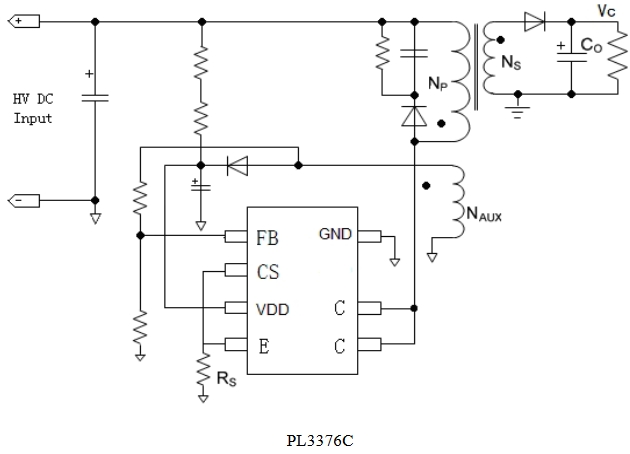

典型应用

PL3376C广泛应用于手机充电器、小功率率电源适配器、LED驱动、消费类的备用电源等领域。

结语

通过上述对PL3376C的工作原理图和结构图的详解，我们可以看到这款芯片在电源管理领域的强大功能和灵活性。其高度集成的设计和多种保护功能，使其成为许多电源应用的理想选择。希望本文能够帮助用户更好地理解和应用PL3376C。
