本文详细介绍了基于LP3667AH控制芯片的2.5W隔离型LED自动应急照明灯电路电源方案。LP3667AH是一款高度集成的自供电PSR（Power Supply Regulator）控制芯片，适用于隔离型适配器和充电器。该方案以其简单外围设计、高效率和集成多种保护功能而受到青睐。

1. LP3667AH概述

LP3667AH是一款专为隔离型适配器和充电器设计的自供电PSR控制芯片。它具有以下特点：

    集成BJT：适用于5W以下的隔离方案。
    双绕组变压器方案：优化系统成本。
    待机功耗：75mW。
    专利电流驱动：降低温升。
    内置高精度FB下偏电阻：恒压精度高。
    内置高精度固定峰值电流：恒流精度高。
    输出线损补偿技术：优化输出电流的一致性。
    多种保护功能：包括VCC钳位/欠压保护、输出短路保护和过温保护。

2. 电路设计

2.1 电路原理

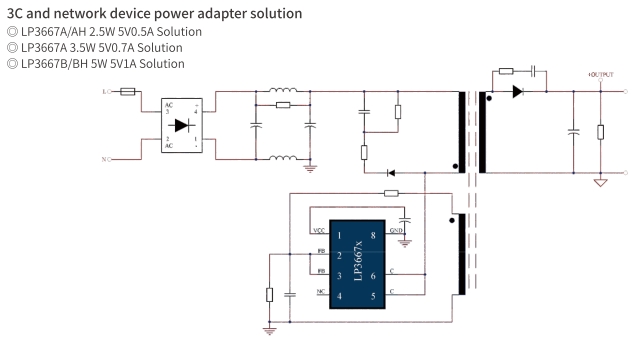

LP3667AH固定原边峰值电流，通过变压器原副边匝比来设置输出恒流点；通过设定一个FB电阻来设置输出恒压点。该芯片内置启动电路，外围不需要启动电阻，内置FB下偏电阻，固定峰值电流来实现取消限流电阻；采用自供电的方式来取消辅助绕组VCC供电二极管。

2.2 电路组成

    输入部分：从P2端子输入100~240V、50Hz的交流电，经过桥堆整流成脉动直流电，并经滤波电容滤波成平滑的直流电。
    变压器：变压器T1初级绕组上施加电压，通过互感原理在次级绕组和辅助绕组上产生相应的能量，实现输入与输出电源的隔离。
    控制芯片LP3667AH：内置NPN三极管，最大工作频率是60KHz，通过PFM技术实现控制输出。
    反馈部分：R1是FB脚的上偏电阻，下偏电阻集成到IC内部，用来设置所需输出电压。

3. 应急照明灯电路设计

3.1 变压、整流与滤波电路

AC220V经变压器T1降压为AC8V电压，经D1～D4桥式整流和C1滤波后，得到直流电压，供给充电电路和其它电路使用。

3.2 状态指示电路

设计了主电供电状态、充电工作状态和电路故障状态3种工作状态，分别用绿光LED、红光LED和黄光LED来指示。根据控制要求设计了主电指示、充电指示、故障指示电路和工作状态检测电路。

3.3 应急照明控制电路

停电时，J2失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。由IC2（NE555）、T2、T3、T4、X2等组成应急灯电路。IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。

4. 结论

LP3667AH提供的2.5W隔离型LED自动应急照明灯电路电源方案以其高效率、简单外围设计和集成多种保护功能，为LED应急照明灯提供了一个可靠、经济的解决方案。该方案不仅能够满足基本的照明需求，还能在紧急情况下提供稳定的电源支持。
