在现代电源设计中，效率和性能是两个核心指标。PL3332作为一款专为反激式开关电源设计的同步整流芯片，以其高效能和易于集成的特点，成为电源适配器、充电器和消费类备用电源等应用的理想选择。

PL3332芯片概述

PL3332芯片由PMicro公司生产，是一款集成了40V耐压功率开关的同步整流器。它能够替换传统反激式转换器中的整流二极管，显著提升系统的整体效率。这款芯片的设计理念在于简化外围电路设计，同时提供高性能的同步整流解决方案。内部框架图如下所示~

PL3332主要特点

    内置12.3mΩ功率开关管：在Vgs=10V, Id=30A的条件下，PL3332的内置功率开关管具有12.3mΩ的低导通电阻，有助于减少能量损耗。
    宽电压范围：芯片兼容DCM（断续电流模式）或QR（准谐振模式）反激开关，适用于不同的电源设计需求。
    自检测功能：PL3332能够自动检测并控制功率管的开通与关断，确保稳定的电源输出。
    简化的外围器件：由于芯片的高度集成，外围电路设计得以简化，降低了设计复杂性和成本。

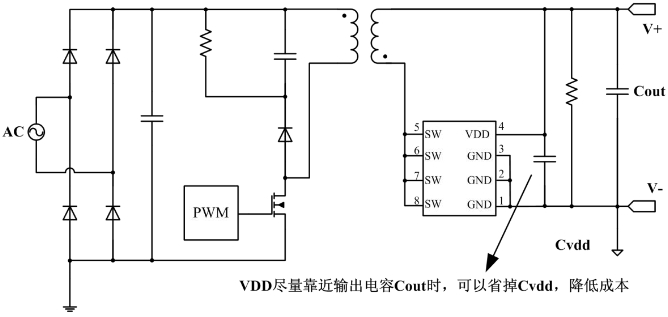

PL3332典型应用图

PL3332的应用范围广泛，包括但不限于：

    反激开关电源：在反激式转换器中作为核心整流元件，提高电源转换效率。
    电源适配器：为各种电子设备提供高效、稳定的电源适配解决方案。
    充电器：在充电器设计中，PL3332有助于实现快速、高效的充电过程。
    消费类备用电源：为消费电子产品提供可靠的备用电源解决方案。

PL3332技术规格

PL3332提供SOP8封装，具有以下技术规格：

    最大额定值：VDD电压范围为-0.3至7V，SW输入电压范围为-0.3至40V，最大工作结温为150℃。
    推荐工作条件：工作温度范围为-40至+105℃。
    电气特性：包括电源电压、静态电流、功率管的开启和关断阈值、导通电阻等关键参数。

结论

PL3332同步整流芯片以其高性能、易于集成和宽电压范围的特点，为电源设计工程师提供了一个优秀的选择。无论是在电源适配器、充电器还是消费类备用电源的设计中，PL3332都能够显著提升系统效率，简化设计流程，降低成本。随着电子设备对电源效率要求的不断提高，PL3332无疑将成为电源设计领域的一颗璀璨明星。
